Преобразователь давления D80
Запуск в работу
5.6 Обслуживание с VEGA -
устройством формирования
сигнала VEGAMET
Датчики с вариантом электроники A и B
обслуживаются устройством формирова-
ния сигнала (вариант B также с ПЭВМ)

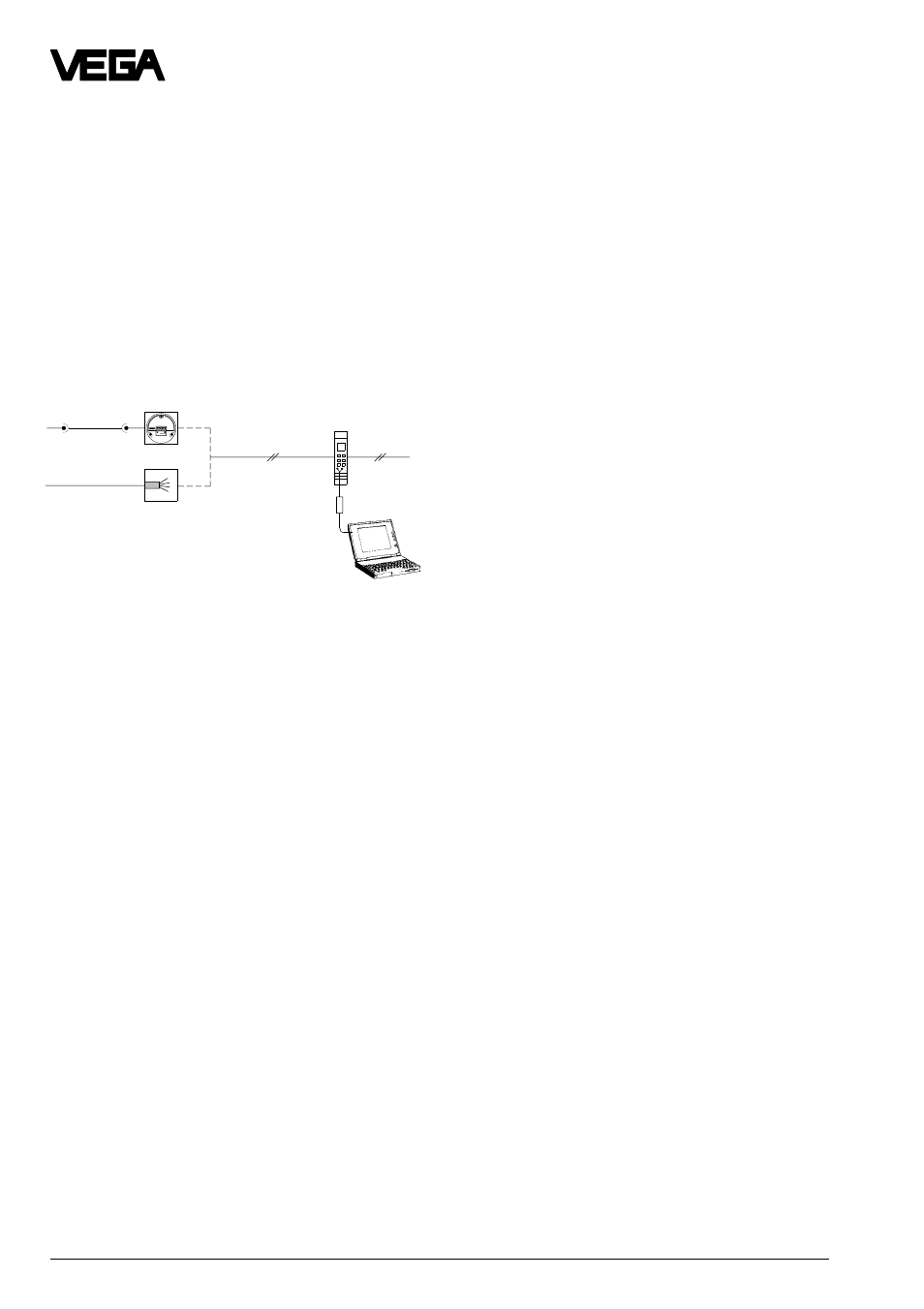

Пример подключения варианта элект-
роники A и B
Устройства формирования сигнала
VEGAMET 513 и 514 содержат два вариан-
та меню:
- сокращенное меню
- расширенное меню
На заводе устройства формирования
сигнала установлены на сокращенное
меню.
Как правило, в нем Вы начинаете запуск в
работу. На следующей странице представ-
лено сокращенное меню VEGAMET 514 V, в
котором последовательно описывается
запуск в работу.
Дальнейшие указания Вы найдете в инст-
рукции соответствующего устройства
формирования сигнала.
Запуск в работу со средой (А)
Min - регулировка
• Освободите резервуар.
• Выберите пункт меню ” Min-регулировка
при 0 %“.
• Нажимайте кнопку [+] пока не покажет-
ся число ”0,0“ (мигающее).
• Нажмите ”OK“.
Min-регулировка таким образом выполне-
на.
Max-регулировка
• Заполните резервуар на 100 %.
• Выберите пункт меню ” Max-регулиров-
ка при 100 %“.
• Нажимайте кнопку [+] пока не покажет-
ся число ”100,0“.
• Нажмите ”OK“.
Max-регулировка таким образом выполне-
на.
Запуск в работу без среды (В)
• Выберите пункт меню ”Adjustment mA“.
• Нажмите кнопку [+] и ”mA“ начинает
мигать. Кнопкой [+] Вы можете выбрать,
хотите ли Вы проводить регулировку в
мА или барах.
• Нажмите, например ”mA“ ”OK“.
Min-регулировка
• Выберите пункт меню ”0 % at mA 0,00 “.
Нажимайте кнопку [+] так часто или так
долго, пока не покажется желаемое min-
значение.
• Нажмите ”OK“ и min-регулировка выпол-
нена.
Max-регулировка
• Выберите пункт меню ”100 % at mA
20,00“
• Нажмите кнопку [+] или [–]пока не пока-
жется желаемое max-значение.
• Нажмите ”OK“ и max-регулировка вы-
полнена.
approx.
5 … 19 mA
or VBUS
Обслуживание
математическим
обеспечением
VVO
4 … 20 мА
Корпус с
клеммами
Непосред-
ственный
отвод
кабеля
