Преобразователь давления D80
2
2
VEGAMET
515V
2
Запуск в работу
Экранированный провод при сильных
электромагнитных наводках
Смотри также обзор продукции
“Устройства формирования
сигнала серии 500“
Токовые выходы
Выходы напряжения
Релейные
Цифровая структура
Сообщения об аварии
VEGA-
CONNECT 2
Устройство формирова-
ния сигнала VEGAMET
515 V в корпусе типа 505
5.9 Обслуживание с ПЭВМ и центром формирования сигнала
VEGALOG
(вариант электроники В)

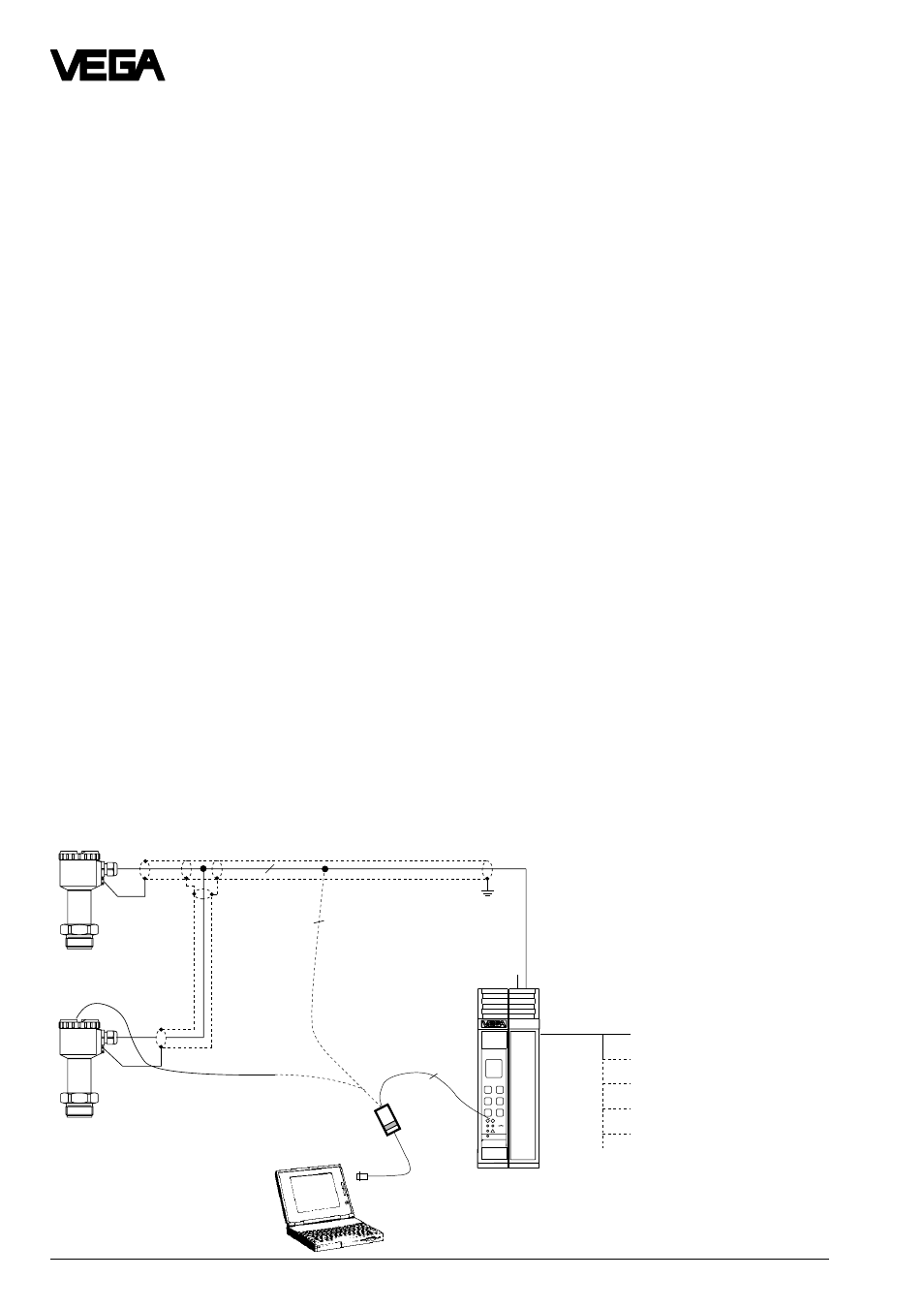

Соедините ПЭВМ с центром формирования сигнала VEGALOG 571 стандартным интер-
фейсным кабелем RS 232 (нуль модемный кабель DTE-DTE).
К центру формирования сигнала VEGALOG можно подключать все преобразователи
давления:
- преобразователь давления с аналоговым выходным сигналом 4…20 мА (вариант элек-
троники A, C, D, E, I, K и L)
- преобразователь давления с цифровым выходным сигналом (вариант электроники В)
Непосредственно с ПЭВМ обслуживается, однако, только вариант электроники В. Вари-
ант электроники В выдает цифровой выходной сигнал и с ПЭВМ обслуживается непос-
редственно через центр формирования сигнала VEGALOG.
Датчики с аналоговым выходом выдают свой сигнал 4…20 мА пропорциональный уров-
ню заполнения на центр формирования сигнала, в котором уровни заполнения могут
обрабатываться любым образом и где осуществляются все регулировки и параметриро-
вание.
Датчики с цифровым выходным сигналом (вариант электроники В) и керамической из-
мерительной ячейкой могут, наряду с уровнем заполнения, выдавать дополнительно
температуру измерительной ячейки (температуру среды) и далее описаны.
1…2 преобразователя давления на устройстве формирования сигнала
(вариант электроники В)
• Цифровой выходной сигнал, формирование сигнала в устройстве формирования сиг-
нала.
• Выходной сигнал и питание через двухжильный провод.
• Допустимое максимальное сопротивление двухжильного провода составляет 15 Ом
на жилу или max. длина кабеля между устройством формирования сигнала и датчи-
ком - 1000 м.
• Обслуживание с ПЭВМ или с устройством формирования сигнала
