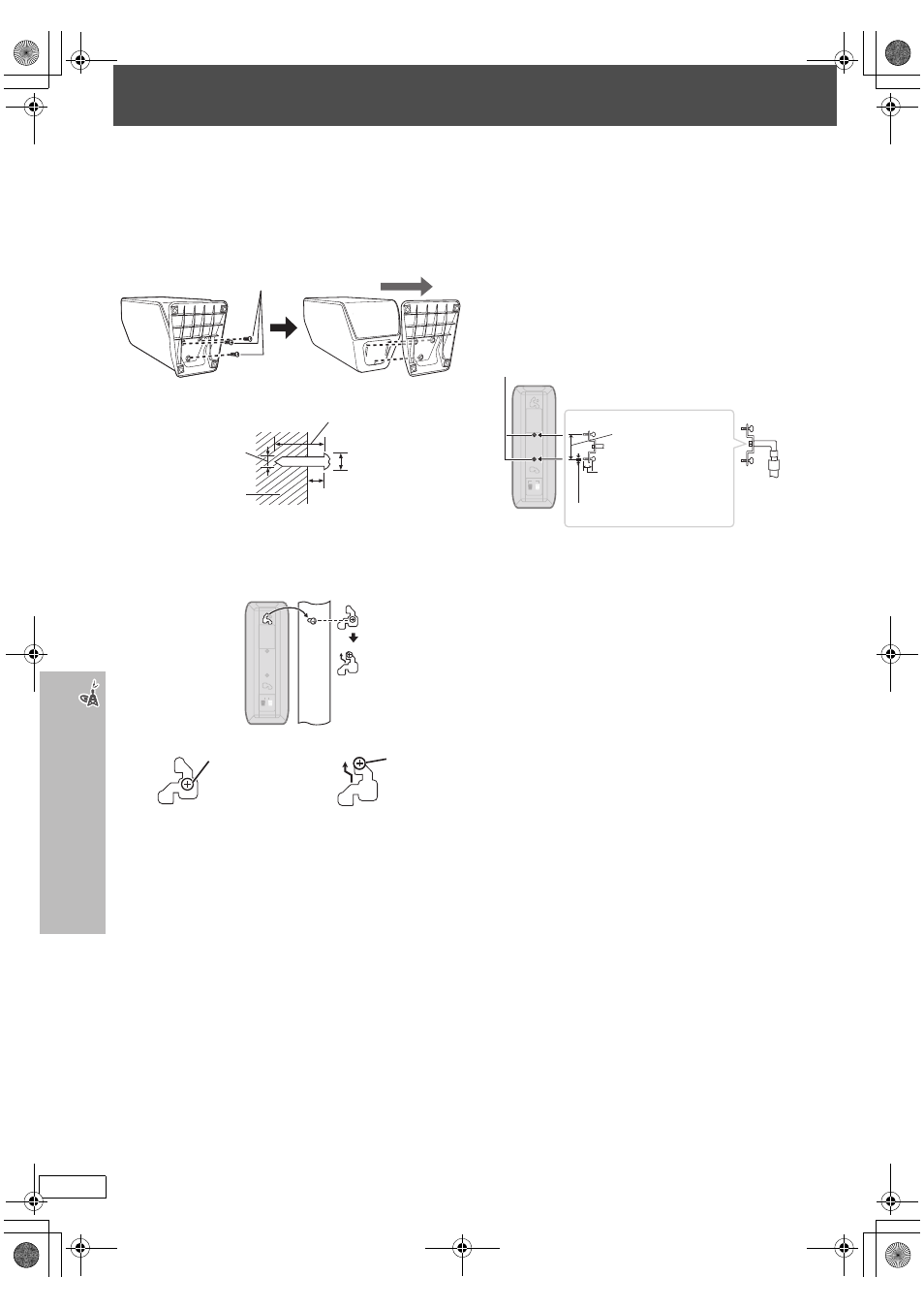

Варіанти встановлення колонок
∫ Прикріплення до стіни
Ви можете прикріпити фронтальні акустичні колонки до стіни.
≥ Стіна або колона, на яку кріпляться колонки повинні
витримувати вагу понад 10 кг на кожен гвинт. При монтуванні
колонок на стіні зверніться за консультацією до
кваліфікованого будівельника. Неналежне прикріплення
колонок може призвести до пошкодження стіни або колонок.
1 Вiд’єднайте стiйку.
2 Закрутіть гвинт (не входить у комплект) у стіну.
≥ Впевніться, що гвинт розташований на відстані не менш
ніж 70 мм від стелі.
3 Посадіть колонку на гвинти (гвинти повинні зайти у
відповідні отвори на колонці).
наприклад,
∫ Кріплення стійок колонки
(не входить у комплект)
(Тільки фронтальні колонки)
Перед придбанням стійок упевніться, що вони відповідають
нижченаведеним вимогам.
Виміряйте діаметр та довжину гвинтів, а також відстань між
ними, як показано на малюнку.
≥ Стійки повинні витримувати вагу до 10 кг.
≥ Стійки повинні бути стійкими навіть при кріпленні на них
колонок у найвищій позиції.
наприклад,
Видалiть 3 гвинти.
‰7,5 мм на 9,4 мм
7,0
мм на 9,0 мм
Стіна або колона
‰4,0 мм
Не менше 30 мм
Передні колонки
При
розташуванні
гвинта таким
чином колонка
може впасти,
якщо її
перемістити
вліво або
вправо.
Перемістіть
колонку
таким чином,
щоб гвинт
зайняв цю
позицію.
РЕКОМЕНДУЄ-
ТЬСЯ
НЕ
РЕКОМЕНДУЄ-
ТЬСЯ
Стійка
колонки
(не входить у
комплект)
Товщина шайби плюс
7, 0 мм до 10 мм
5,0 мм, крок різьби 0,8 мм
Металеві отвори для гвинтів
Для кріплення до стійок
колонок
60
мм
