Перед подключением выключите все оборудование и прочитайте соответствующие инструкции по эксплуатации.
Не подключайте сетевой шнур до тех пор, пока не выполните все остальные подключения.
(Продолжение на следующей странице)
шаг
2

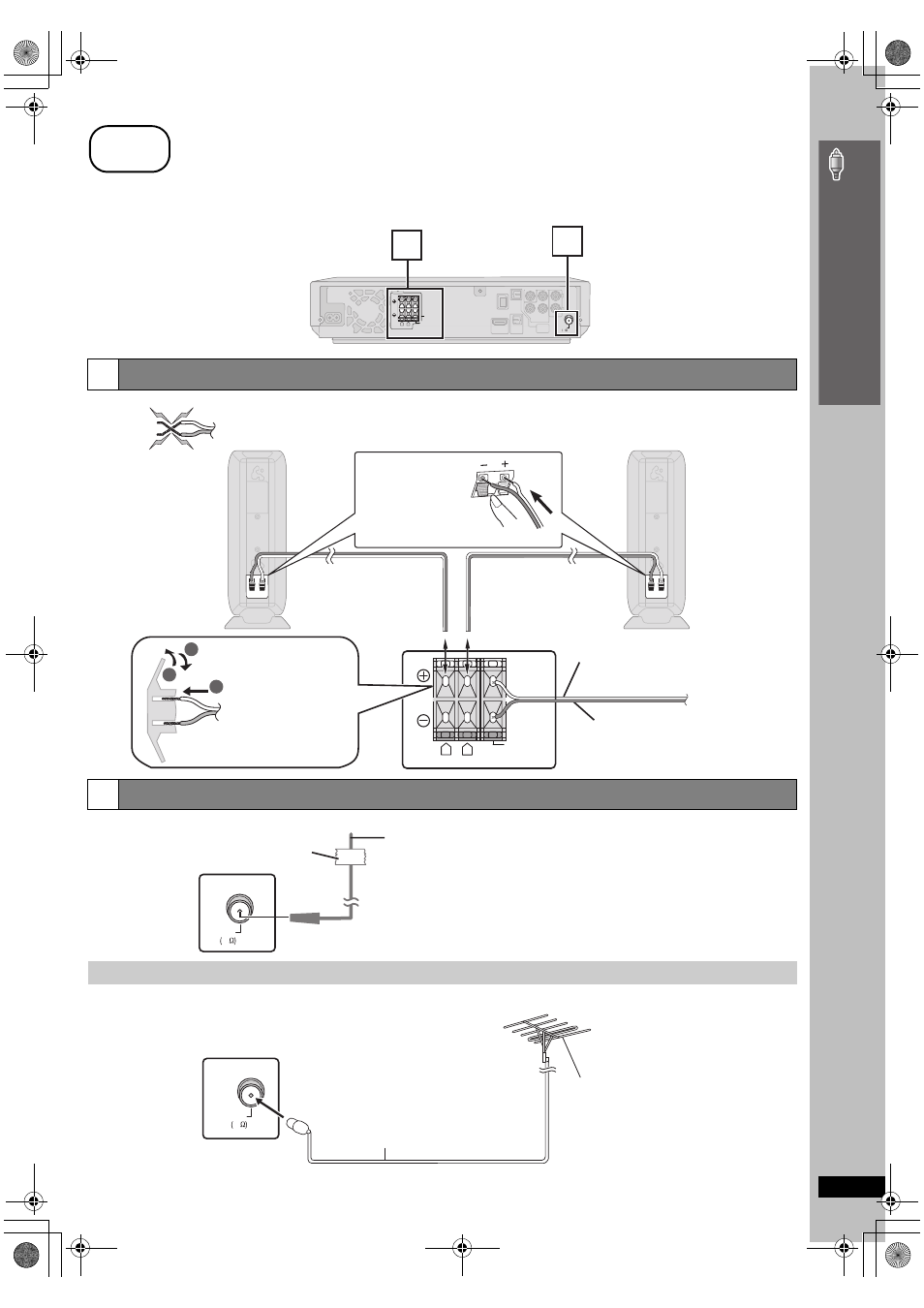

Кабельные подключения
FM ANT
75
L
R
FRONT
SUBWOOFER
SPEAKERS
2
1
Основной блок
1
Подключения акустических колонок
2
Подключения радиоантенны
Использование наружной FM-антенны (приобретается отдельно)
L
R
1
3
2
FRONT
SUBWOOFER
Вставьте правильно провода.
Основной блок
Вставьте провода,
следя за тем, чтобы
изоляция оставалась
снаружи.
j: Синий
i: Белый
≥Не допускайте пересечения (короткого замыкания) или нарушения полярности проводов
акустических колонок, т.к. это может вызвать повреждение колонок.
ФРОНАТЛЬНАЯ (R)
ФРОНАТЛЬНАЯ (L)
САБВУФЕР
i: Белый
j: Синий
Вставьте провод
до конца.
Подайте вперед!
НЕПРА-
ВИЛЬНО
FM ANT
75
Клейкая лента
Комнатная FM-антенна
(входит в комплект поставки)
Закрепите этот конец антенны в
том месте, где наилучший прием.
Основной блок
FM ANT
75
Наружная FM-антенна
[Использование телевизионной антенны
(в комплект поставки не входит)]
≥ Отсоедините комнатную FM-антенну.
≥ Данная антенна должна устанавливаться
квалифицированным техническим
специалистом.
Коаксиальный кабель 75 Ом
(в комплект поставки не входит)
При плохом приеме используйте наружную антенну.
≥ Если вы не собираетесь пользоваться аппаратом,
отключите антенну.
≥ Не используйте наружную антенну во время грозы.
Основной блок
