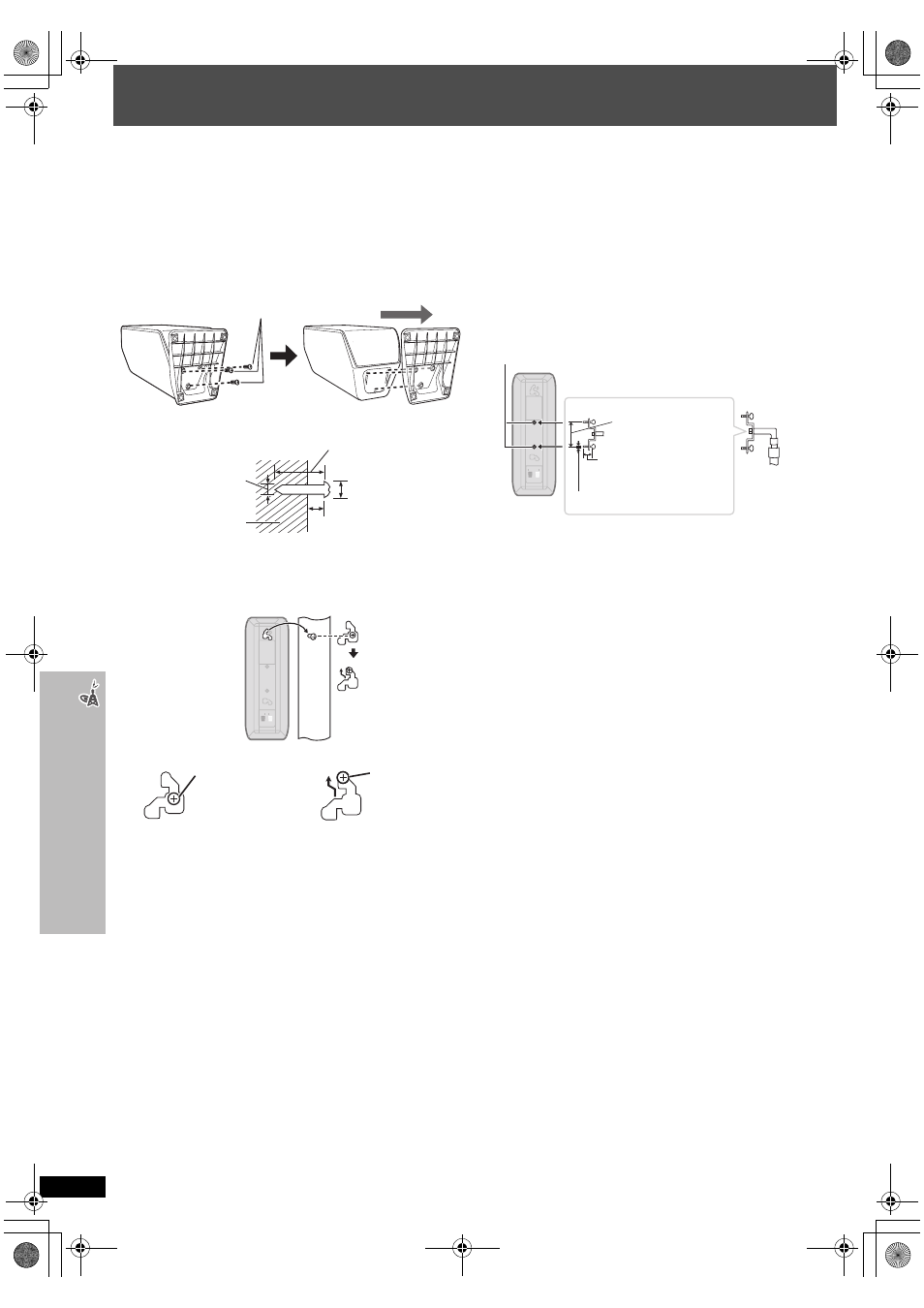

Варианты установки акустических колонок
∫ Монтаж на стене
Вы можете прикрепить фронтальные акустические колонки к
стене.
≥ Стена или колонна, на которых будут крепится колонки,
должны выдерживать вес до 10 кг на винт.
Проконсультируйтесь у квалифицированного специалиста
относительно монтажа акустических колонок на стене.
Неправильное крепление может привести к повреждению
стены и колонок.
1 Отсоедините стойку.
2 Вкрутите винт (в комплект поставки не входит) в стену.
≥ Убедитесь, что винт расположен на расстоянии не менее,
чем 70 мм от потолка.
3 Хорошо установите отверстие(-я) колонки на винт(-ы).
например
∫ Установка стоек акустических
колонок
(в комплект поставки не входит)
(Только фронтальные колонки)
Перед покупкой убедитесь в том, что стойки удовлетворяют
следующим требованиям.
Отметьте для себя диаметр и длину винтов, а также
расстояние между винтами (см. рисунок).
≥ Стойки должны выдерживать вес более 10 кг.
≥ Стойки должны сохранять устойчивость даже в том случае,
если колонки расположены на них высоко.
например
Удалите 3 винта.
‰от 7,5 мм до 9,4 мм
от 7,0 мм до 9,0 мм Стена или колонна
‰4,0 мм
Не менее 30 мм
Фронтальная колонка
В таком положении
колонка может
упасть, если ее
сдвинуть влево или
вправо. Переместите
колонку так,
чтобы винт
находился в этом
положении.
ПРАВИЛЬНО НЕПРАВИЛЬНО
Стойка
колонки
(в комплект
поставки не
входит)
Толщина пластины от
7,0 мм до 10 мм
5,0 мм, шаг - 0,8 мм
Отверстия под металлические винты
Для крепления стоек колонок
60 мм
