Батарея 15 А
Предохранитель 15 А
CD-чейнджер
CX-DP88N
Удлинительный кабель
(DIN / BATT / RCA / GND)
Провод заземления (черный)
Подсоединяется к зачищенному
металлическому участку шасси
автомобиля
Аккумуляторный провод (желтый)
К автомобильному аккумулятору для
непрерывной подачи +12 В
постоянного тока
3 Разъем питания
Провода динамиков
В8 Левый тыловой динамик -
В7 Левый тыловой динамик +
В6 Левый фронтальный динамик -
В5 Левый фронтальный динамик +
В4 Правый фронтальный динамик -
В3 Правый фронтальный динамик +
В2 Правый тыловой динамик -
В1 Правый тыловой динамик +
А5*: Провод управления реле усилителя мощности (синий) (Макс.
500 мА). Этот провод предназначен для подключения к усилителю
мощности Panasonic.
А8: Провод заземления (черный)
Подсоединяется к зачищенному металлическому участку шасси автомобиля.
А7: Провод питания (АСС или IGN) (красный)
К источнику питания АСС, +12 В постоянного тока.
А5*: Провод управления реле электроприводной антенны (синий)
К электроприводной антенне (макс. 500 мА)*. Этот провод не предназна-
чен для использования с антенной, имеющей переключатель привода.
Примечание: Электроприводная антенна выдвигается автомати-
чески при включении устройства.
А4: Аккумуляторный провод (желтый) К автомобильному аккумуля-
тору для непрерывной подачи +12 В постоянного тока
С1: Провод внешнего приглушения звука (оранжевый).
Telephone Mute: Подключается к автомобильному проводу функции приглушения звука
при телефонном звонке (Telephone Mute).
Примечание: Провод функции Telephone Mute предназначен только для подключе-
ния к проводу приглушения звука радио. Выходной сигнал, отличный от телефонно-
го, не будет отключать звук.
Navi Mute: Подключается к разъему Navi Mute автомобильной навигационной системы
Panasonic.
Функция Telephone Mute: Звук от динамиков не слышен во время телефонного общения.
Функция Navi Mute: Звук от динамиков не слышен во время передачи сообщения
навигационной системы.

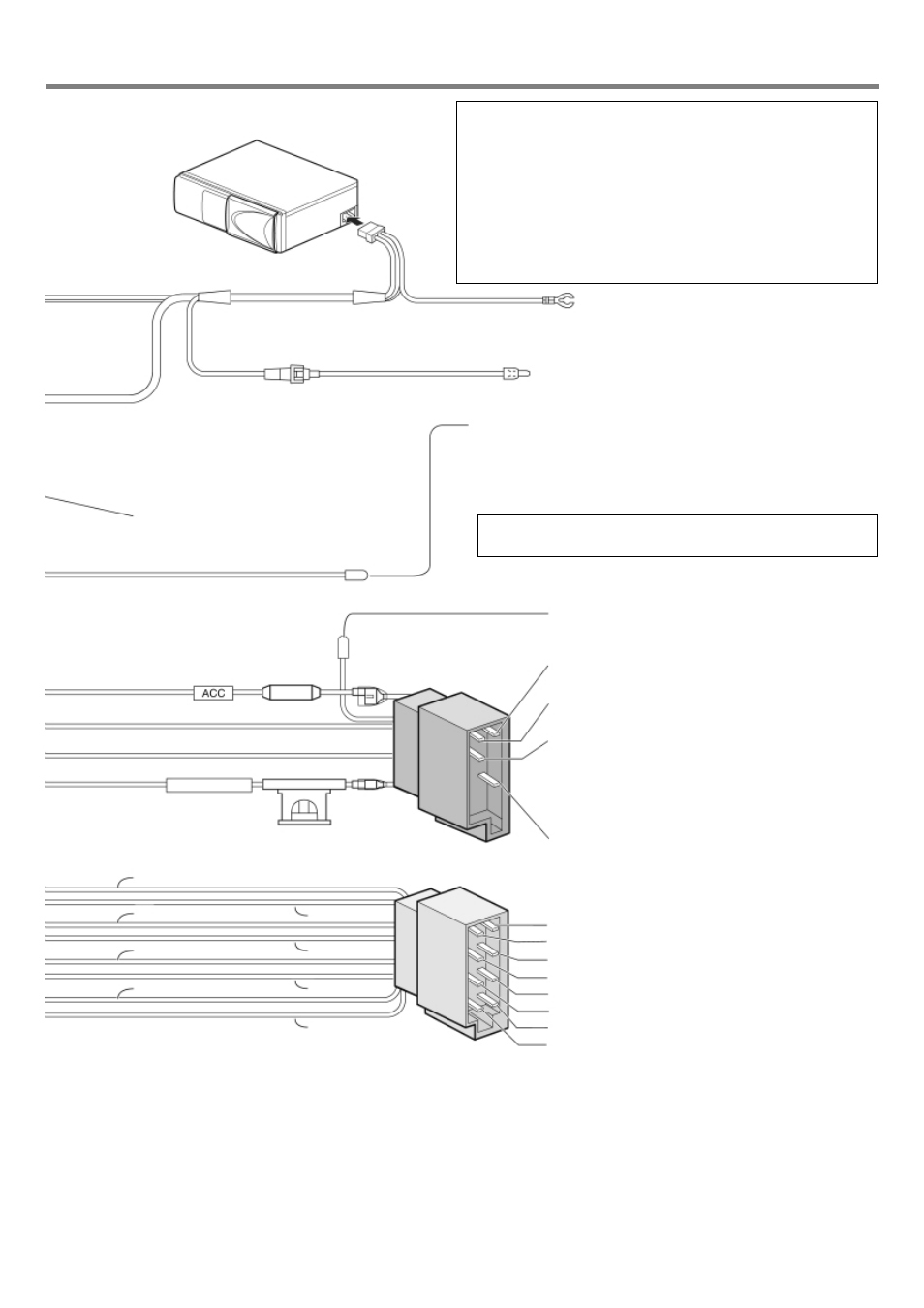

Кабель DIN
(Оранжевый)
Сопротивление (1 кОм)
Предохранитель (3 А)
А5* (синий)
А7 (красный)
А8 (черный)
А5 (синий)
А4 (желтый)
В8 (зеленый с черной полосой)
Соединитель ISO A (черный)
Соединитель ISO B (коричневый)
В6 (белый с черной полосой)
В4 (серый с черной полосой)
В2 (фиолетовый с черной полосой)
В7 (зеленый)
В5 (белый)
В3 (серый)
В1 (фиолетовый)
• Данное устройство может быть подключено к опционному
CD-чейнджеру (CX-DP9061/ DP9060EN, CX-DP88N, CX-
DP801/DP803EN, CX-DP601EN или CX-DP1212N) и опционно-
му удлинительному кабелю.
• За подробностями обратитесь к ближайшему авторизован-
ному дилеру продукции Panasonic.
• Для подключения к CD-чейнджеру обратитесь к инструкции
по эксплуатации Вашего CD-чейнджера (CX-DP9061/
DP9060EN, CX-DP88N, CX-DP801/DP803EN, CX-DP601EN или
CX-DP1212N)
А5*: Этот провод может использоваться в качестве провода управления реле как усилителя мощности, так и электроприводной
антенны, а также двух устройств сразу. Однако его допустимая нагрузка по току не должна превышать 500 мА.
