22

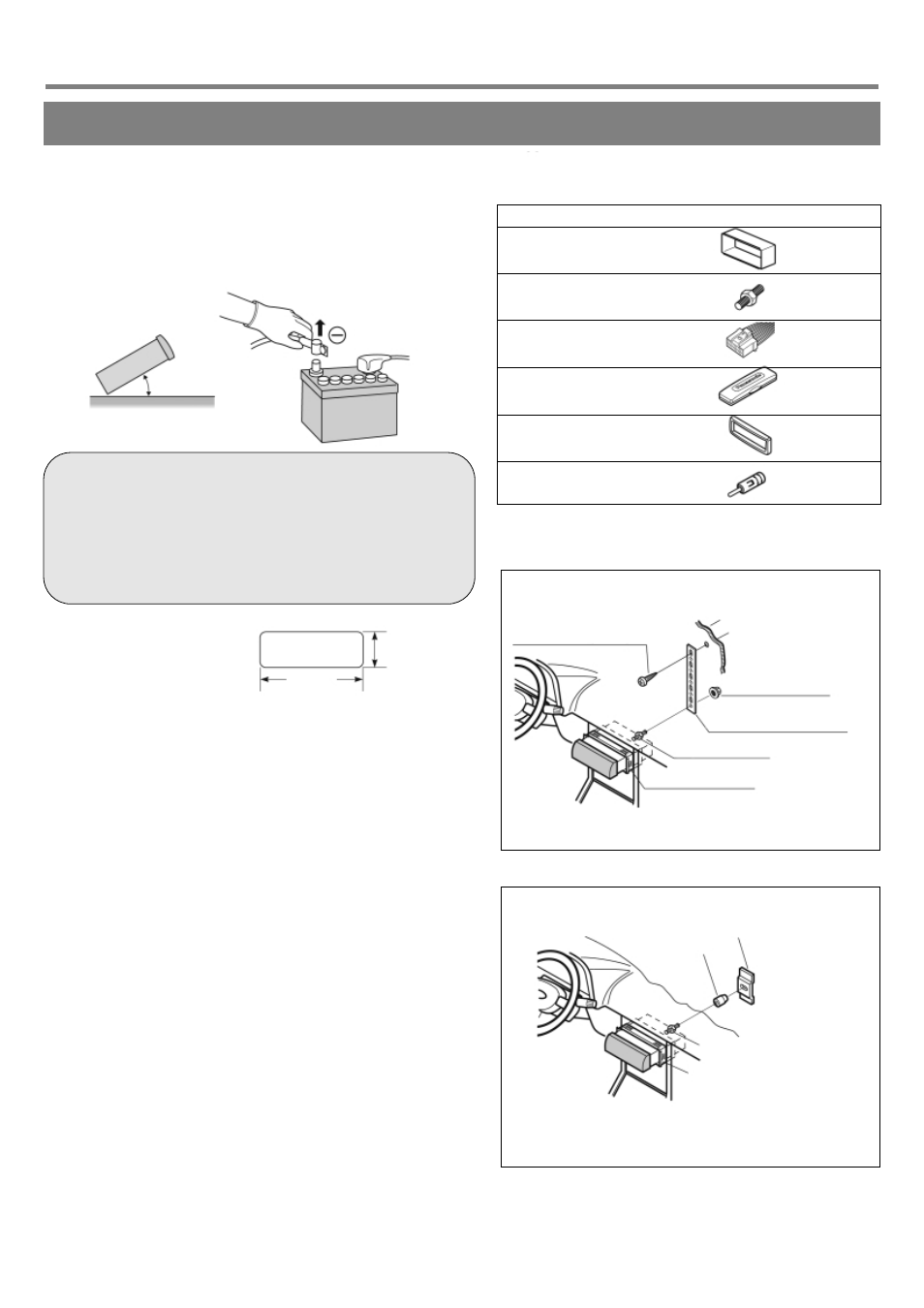

Руководство по инсталляции

Наименование

Рисунок

Количество

1

Монтажный кожух

1

2

Крепежный болт (5 мм)

1

3

Разъем кабеля питания

1

4

Футляр для съемной
лицевой панели

1

5

Декоративная
окантовка

1

5

Антенный адаптер ISO

1

• Перед инсталляцией проверьте работу радиоприемника с антен-

ной и акустическими системами.

• Отсоедините кабель от отрицательной (-) клеммы аккумулятора

(см. предупреждение ниже).

• Устройство должно быть установлено в горизонтальном положе-

нии, передняя панель может быть приподнята под удобным уг-
лом, но не более чем на 30 градусов.

Предупреждение:

зВ УЪНО˛˜‡ИЪВ НОВПП˚ ‡ÍÍÛÏÛÎflÚÓМУИ ·‡Ъ‡ВЛ ‡‚ЪУПУ·ЛОfl, УТМ‡-
˘ВММУ„У П‡¯ЫЪМ˚П ЛОЛ М‡‚Л„‡ˆËÓÌÌ˚П НУПФ¸˛ЪВУП, Ъ‡Н Н‡Н ˝ЪУ
ФЛ‚В‰ВЪ Н ЛТ˜ВБМУ‚ВМЛ˛ ‚ТВı ЫТЪ‡МУ‚УН, ТУı‡МВММ˚ı ФУО¸БУ‚‡ЪВ-
ОВП ‚ Ф‡ÏflÚË НУПФ¸˛ЪВ‡. ЗПВТЪУ ˝ЪУ„У ТОВ‰ЫВЪ ФВ‰ФËÌflÚ¸ ‰УФУО-
МЛЪВО¸М˚В ПВ˚ ·ВБУФ‡ТМУТЪЛ ‰Оfl ФВ‰УЪ‚‡˘ÂÌËfl ÍÓÓÚÍËı

Б‡П˚Н‡МЛИ ‚ ФÓˆÂÒÒ ЫТЪ‡МУ‚НЛ ЫТЪУИТЪ‚‡.

Установка в приборной
панели

Ниша для установки
Устройство может быть уста-
новлено в любой приборной
панели, имеющей нишу, соот-
ветствующую размерам, указанным на рисунке справа. Приборная
панель должна быть толщиной 4,5 мм - 6 мм, что необходимо для
надежного крепления аппарата.

Меры предосторожности при установке

По возможности инсталляция устройства должна произво-
диться профессиональным установщиком аудиоаппаратуры.
В случае возникновения трудностей при установке обратитесь в
авторизованный сервисный центр Panasonic.
1. Данная система предназначена для работы только с 12-вольто-

вым источником постоянного тока (аккумуляторной батареей) с
заземлением отрицательного полюса.

2. При выполнении электрических соединений строго следуйте

схеме (см. стр. 26), иначе можно повредить устройство.

3. Кабель питания (красный) подключайте только после выполне-

ния всех соединений.

4. Проверьте, чтобы аккумуляторный провод (желтый) был подсо-

единен к положительной клемме (+) батареи или к разъему
(ВАТ) блока предохранителей.

5. Во избежание короткого замыкания заизолируйте все оголен-

ные провода.

6. После инсталляции устройства тщательно закрепите все прови-

сающие провода.

7. Перед подключением к данному устройству дополнительного

оборудования внимательно прочтите прилагающиеся к нему
инструкции по установке и подключению.

30° или меньше

Крепежная фурнитура, входящая в
комплект поставки

Методы фиксации задней части устройства

(а) Установка с использованием задней опорной
планки (не входит в комплект)

(б) С помощью резиновой накладки
(не входит в комплект)

2

Монтажный кожух

1

Монтажный кожух

1

Крепежный болт

2

Крепежный болт

Шестигранная гайка
(опционная)

Перегородка между салоном и
моторным отсеком

Самонарезающий винт (опционный)

Задняя опорная планка
(опционная)

Резиновая накладка
(приобретается отдельно)

Задняя крепежная скоба
(имеется в автомобиле)

3 мм

Подготовка

53 мм

182 мм
