Инструкция по эксплуатации Panasonic CQ-RDP472N
Страница 23
23

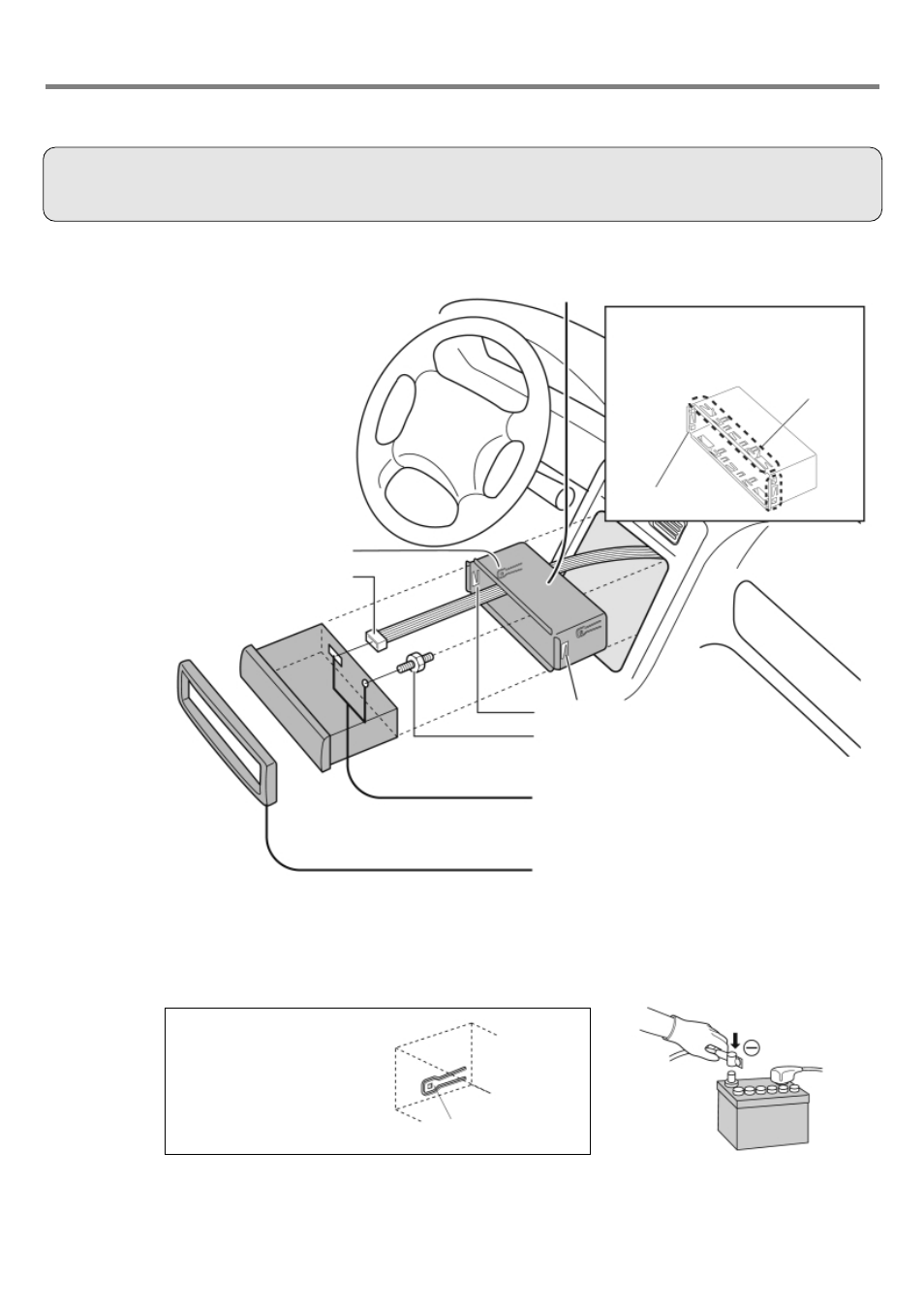

Фиксирующий зажим (❈)
3
Разъем кабеля питания
Монтажные лепестки
4
Крепежный болт
1
Монтажный кожух
Лепесток
Предупреждения:
• е˚ М‡ÒÚÓflÚÂθМУ ВНУПВМ‰ЫВП З‡П ФУО¸БУ‚‡Ъ¸Тfl ФВ˜‡ЪН‡ПЛ ФЛ ЫТЪ‡МУ‚НВ ЫТЪУИТЪ‚‡, ˜ЪУ·˚ ТОЫ˜‡ИМУ МВ ФУ‡МЛЪ¸Тfl.
• йЪ„Л·‡fl ПУМЪ‡КМ˚В ОВФВТЪНЛ ÍÓÊÛı‡ ФЛ ФУПУ˘Л УЪ‚ВЪНЛ, ·Ы‰¸ЪВ УТЪУУКМ˚, ˜ЪУ·˚ МВ ФУ‡МЛЪ¸ Ф‡О¸ˆ˚.
Сначала выполните все электрические соединения,
а затем проверьте их правильность. (См. стр. 26)
Вставьте монтажный кожух
1
в прибор-
ную панель и с помощью отвертки ото-
гните монтажные лепестки.
После установки устройства вновь подсо-
едините кабель к отрицательной (-)
клемме аккумулятора.
Вставьте декоративную окантовку
5
.
Закрепите заднюю панель устройства.
После фиксации крепежного болта
2
и
разъема кабеля питания
3
, прикрепите зад-
нюю часть устройства к корпусу автомобиля
одним из способов (а) или (б), описанных на
предыдущей странице.
¡
¢
£
™
Монтажные лепестки, которые надо отогнуть, различа-
ются в зависимости от марки автомобиля. Чтобы на-
дежно установить устройство, полностью загните все
лепестки, так чтобы не было дребезжания.
Пример:
Убедитесь, что фиксирующие
зажимы (
❈
) утоплены заподлицо
в монтажном кожухе 1.
Фиксирующий зажим
