8.12. ЭЛЕМЕНТЫ, ЗАМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
ПРИ ЕГО ТЕХНИЧЕСКОМ ОБСЛУЖИВАНИИ
8.12.1. Автомобиль ГАЗ-3309
При обслуживании автомобиля подлежат замене следующие элементы:
1. Неразборный фильтр тонкой очистки топлива.
Обозначение фильтра – ФТ020-1117010.
Обслуживание фильтра тонкой очистки топлива состоит в периодиче-
ском сливе отстоя.
Для слива отстоя необходимо отвернуть пробку фильтра и слить отстой
до появления чистого топлива, после чего завернуть пробку.
Для удаления воздуха необходимо:
- отвернуть пробку 3 (рис. 8.9) на корпусе топливного насоса и отвер-
нуть на 1-2 оборота штуцер 1 на фильтре тонкой очистки топлива
;
- прокачать систему с помощью подкачивающего насоса 2, при появле-
нии топлива завернуть вначале штуцер 1, затем пробку 3.

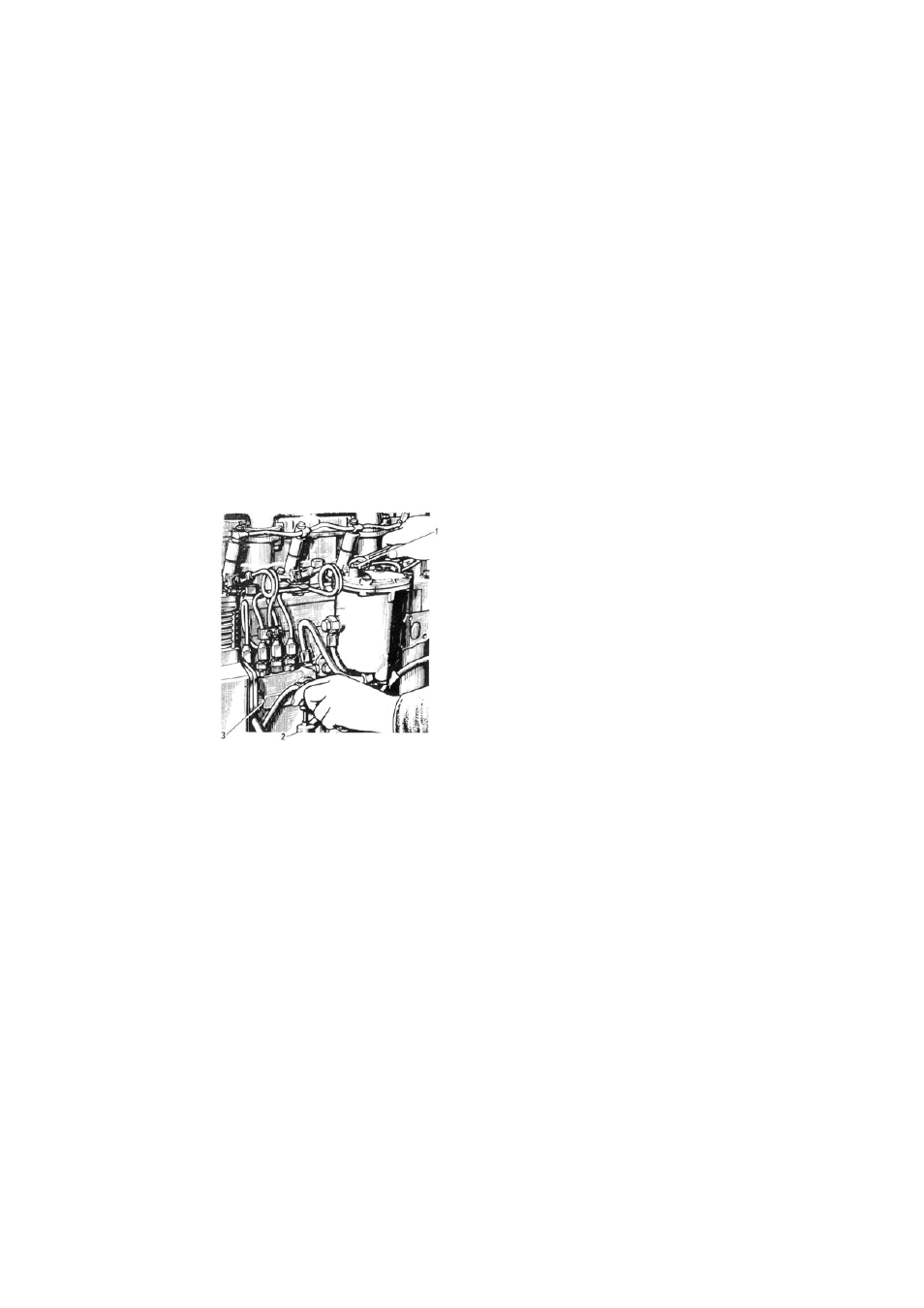

Рис. 8.9. Удаление воздуха из системы
топливоподачи:
1- штуцер
; 2 – насос подкачивающий;
3 – пробка
2. Фильтрующий элемент воздушного фильтра.
Обозначение элемента – 4301-1109013-10, 4301.1109013-20, GB-502 или
EF-43К.
3. Неразборный масляный фильтр.
Обозначение фильтра – ФМ009-1012005 или М5101.
При установке фильтра на корпус резиновую уплотнительную проклад-
ку необходимо смазать моторным маслом и завернуть фильтр на корпус.
После касания прокладкой корпуса довернуть фильтр ещё на 3/4 оборо-
та. Установку фильтра производить только усилием рук.
Вместо фильтра ФМ009-1012005 или М5101 допускается установка
фильтров-заменителей Х149 фирмы «АСDeIco» (Франция) и L37198 компа-
нии «Purolator» (Италия) с основными размерами:
- по диаметру – 92 – 96 мм
;
- по высоте – 140 – 153 мм
;
- по посадочной резьбе 3/4 - 16UNF.
4. Фильтрующий элемент ШНКФ 453473 бачка системы ГУР. При
установке неразборного бачка ЯМЗ.993.003 системы ГУР, бачок заменяется в
сборе.
