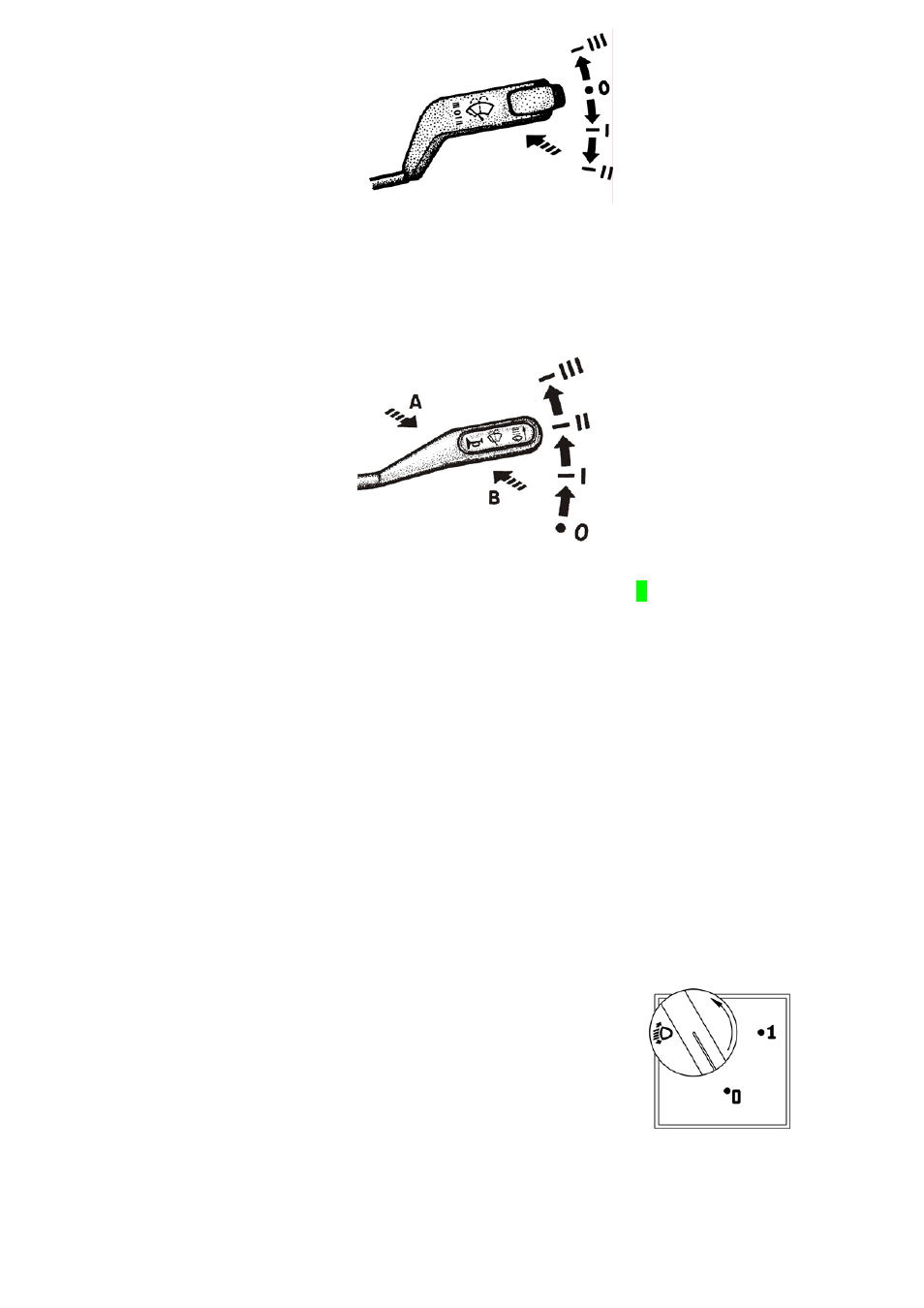

Рис. 5.4. Положение рычага
переключателя стеклоочистителя
и стеклоомывателя (без звукового
сигнала)
Рис. 5.5. Положение рычага
переключателя стеклоочистителя и
стеклоомывателя (со звуковым
сигналом)*
Если в переключателе установлен выключатель звукового сигнала (см.
рис. 5.5), то для кратковременного включения омывателя и стеклоочи-
стителя рычаг переключателя необходимо перевести из положения 0 от
себя ( в направлении стрелки «А»), а для включения звукового сигнала
рычаг перевести (из любого положения) на себя (в направлении стрелки
«В»).
Омыватель можно включать из всех положений рычага. Стеклоочисти-
тель работает только при включенном зажигании.
6 – съёмная панель блока предохранителей. На внутренней стороне панели
наклеены таблички с указанием потребителей, защищаемых данными
предохранителями.
7 – вещевой ящик.
9 – ручка управления электрокорректором фар в зависимости от загрузки
автомобиля (рис.5.6.).
При положении ручки корректора:
0 – соответствует негруженому автомобилю;
1 – соответствует полностью
груженому автомобилю.
Рис. 5.6. Ручка блока
управления корректором
фар
