Глава 3. Тесты инфраструктуры сети

Тестирование кабеля

77

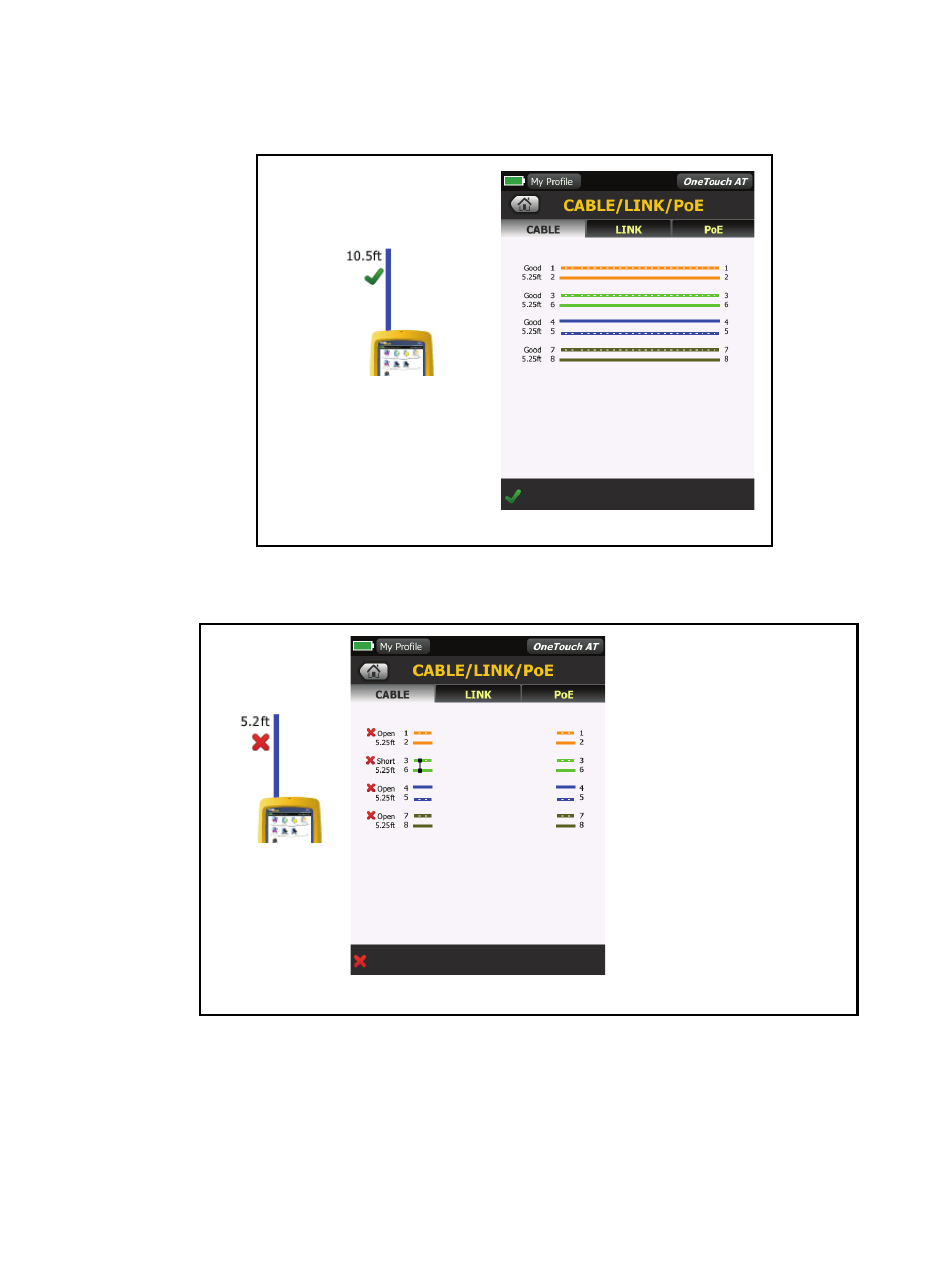

Рис. 28. Кабель без разъемов подключен к порту A

Рис. 29. Кабель без разъемов, имеющий короткие замыкания и обрывы

На рисунке показан экран анализатора при подключении кабеля без
разъемов, имеющего короткие замыкания и обрывы, к порту A.

Экран результатов "КАБЕЛЬ"

Значок ГЛАВНОГО

экрана

Экран результатов "КАБЕЛЬ"

Значок

ГЛАВНОГО

экрана

Экран результатов
показывает, какие
провода имеют обрывы
и короткие замыкания,
а также указывает на
расстояние от
анализатора OneTouch до
неисправности кабеля.
