OneTouch AT
Руководство пользователя

76

:

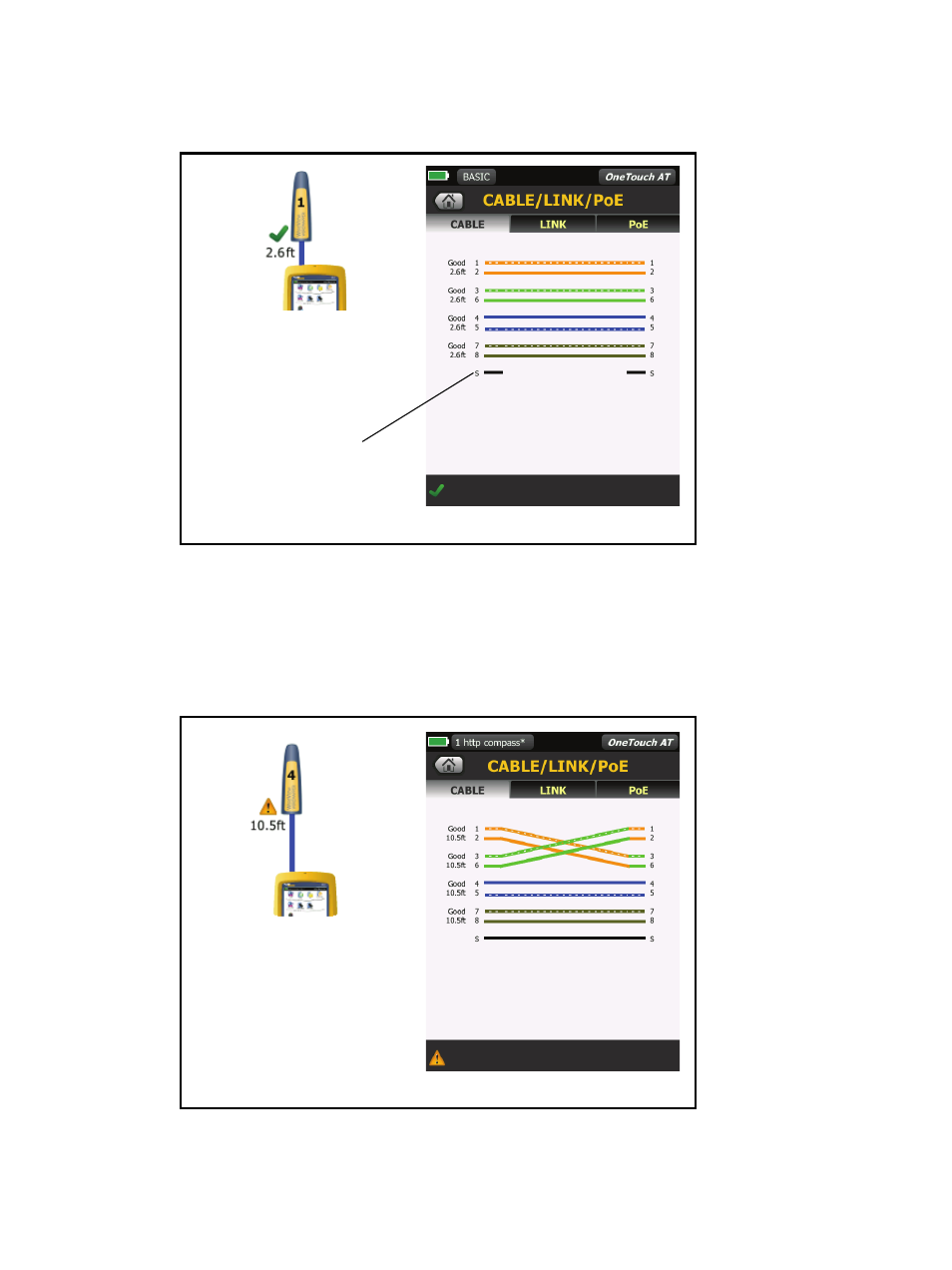

Рис. 26. Кабель подключен к WireMapper № 1

На рисунке показан экран анализатора при подключении кабеля
к Fluke WireView™ WireMapper № 1. Прерывистое изображение кабеля
"S" указывает на неэкранированный кабель или кабель
с поврежденным экранированием. Состояние экранирования не
влияет на результаты теста "прошел/не прошел".

Рис. 27. Экранированный перекрестный кабель подключен

к WireMapper № 4

Экран результатов "КАБЕЛЬ"

Значок ГЛАВНОГО

экрана

Неэкранированный

кабель или

поврежденное

экранирование

Экран результатов "КАБЕЛЬ"

Значок ГЛАВНОГО

экрана

Значок
предупреждения
указывает на
обнаружение
перекрестного кабеля
