Глава 1. Ознакомление с устройством
Разъемы, кнопки и светодиоды
29
Для подключения к сети с помощью волоконно-оптического кабеля
подключите совместимый адаптер SFP к разъему SFP порта А
анализатора. Затем подключите волоконно-оптический кабель сети
к адаптеру SFP. Анализатор OneTouch совместим с адаптерами
100BASE-FX и 1000BASE-X SFP.
Порт B используется для захвата пакетов в разрыве медной или
волоконно-оптической линии, захвата пакетов в портах A и B, а также
для тестирования медных кабелей.
Анализатор подключается к линии при касании кнопки автотеста
или нажатии кнопки автотеста
.
Если Ethernet-подключения доступны для медных и волоконно-
оптических кабелей сетевых портов, анализатор будет использовать
порт с волоконно-оптическим кабелем.
GVO008.EPS

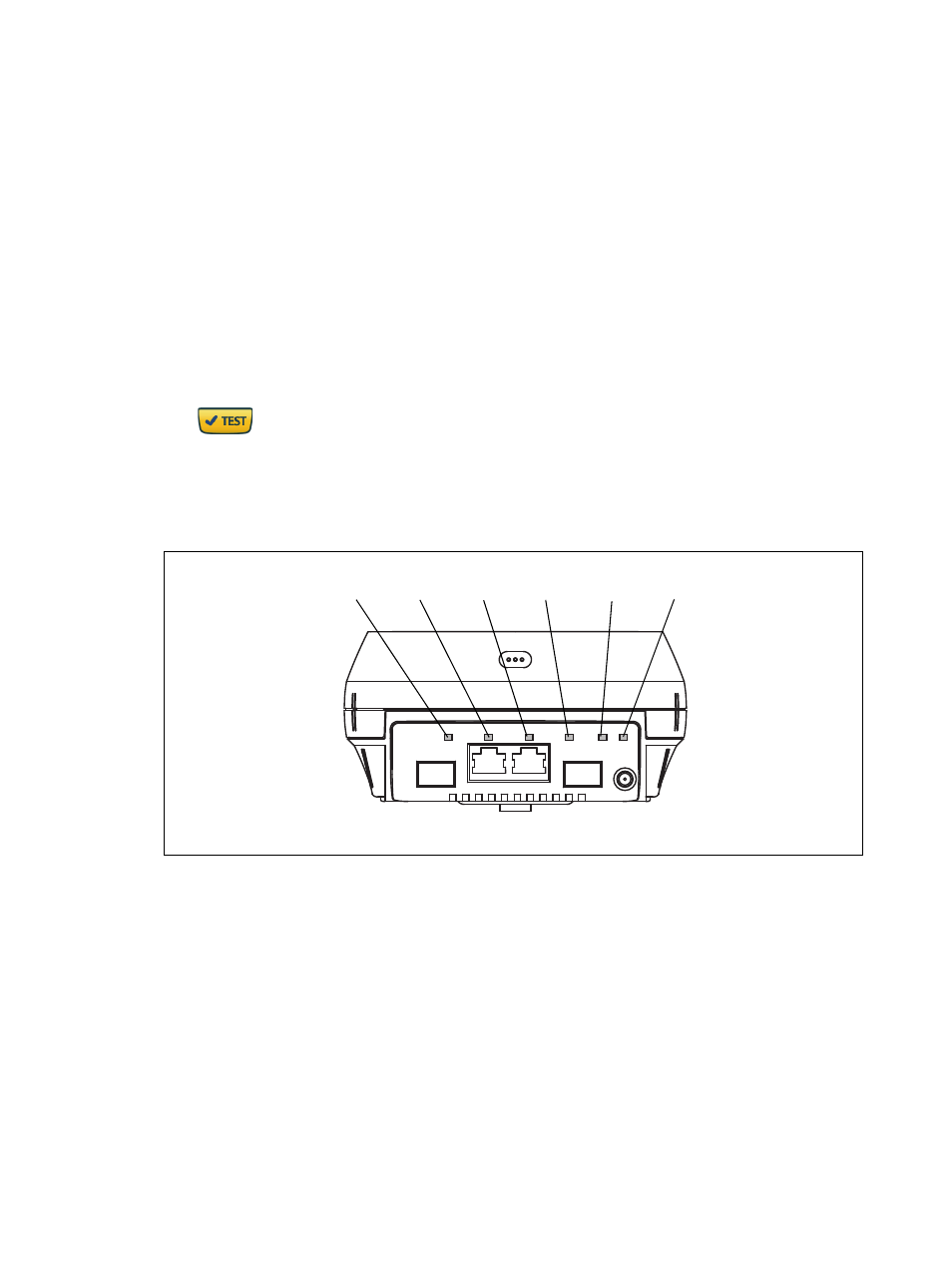

Рис. 8. Вид сверху — светодиодные индикаторы
Индикатор подключения Wi-Fi/сканирования/мониторинга
Индикатор активности Wi-Fi
Индикатор подключения порта А
Индикатор активности порта А
Индикатор подключения порта В
Индикатор активности порта В
