Рефлектометр OptiFiber Pro
Руководство пользователя
54
GUK11.EPS

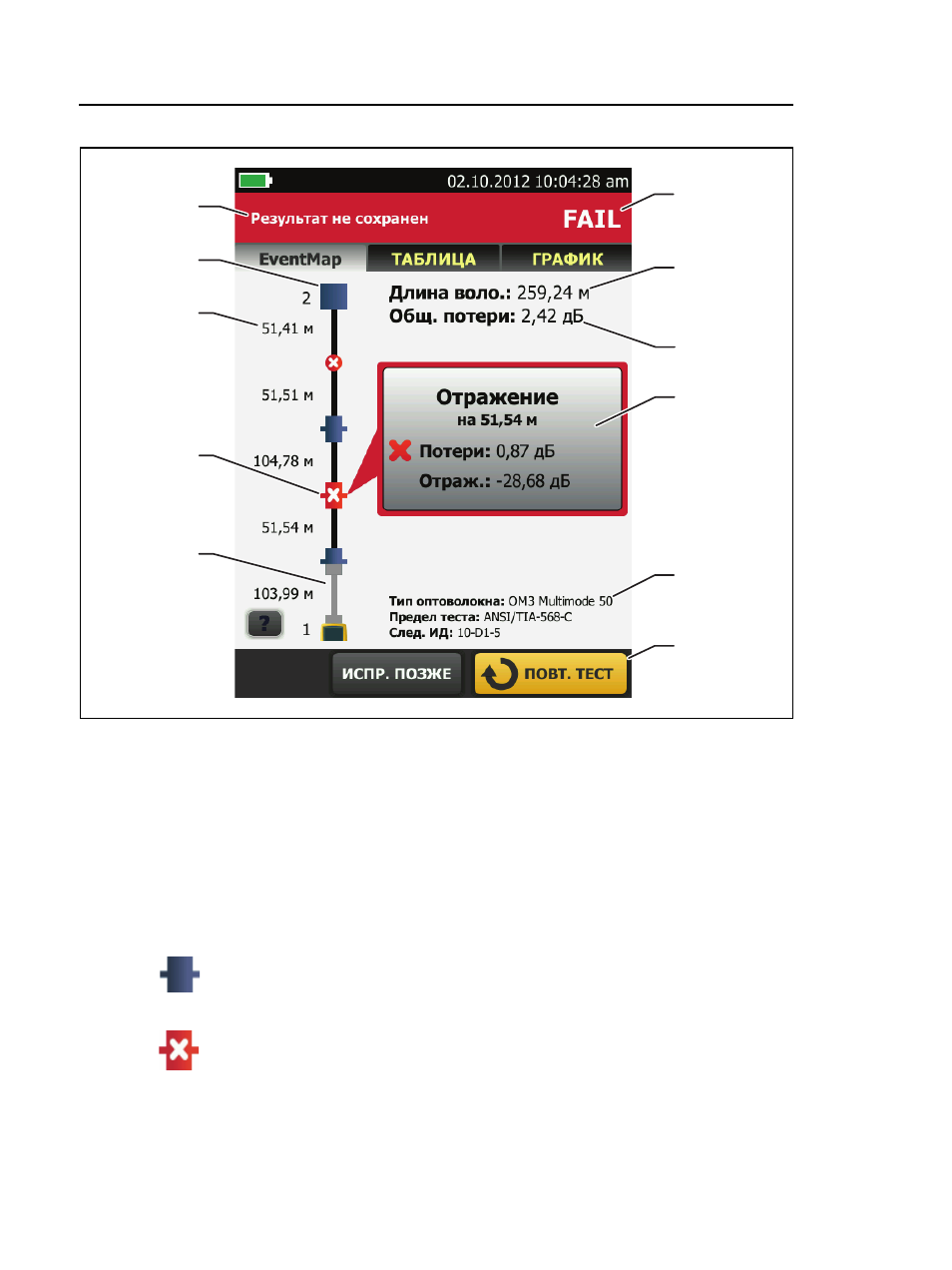

Рис. 16. EventMap, пример 1
ИД результатов. Если функция Автосохранен. выключена,
то появится сообщение Результат не сохранен.
Конец оптоволокна.
Две длины сегмента оптоволокна между двумя событиями.
Событие отражения:
: событие отражения (обычно указывает на разъем). Все
результаты измерений укладываются в заданные пределы.
: один или несколько результатов измерений для события
выходят за предел.
A
B
D
C
K
H
J
G
F
E
I
