Рефлектометр OptiFiber Pro
Руководство пользователя
48
GUK17.EPS

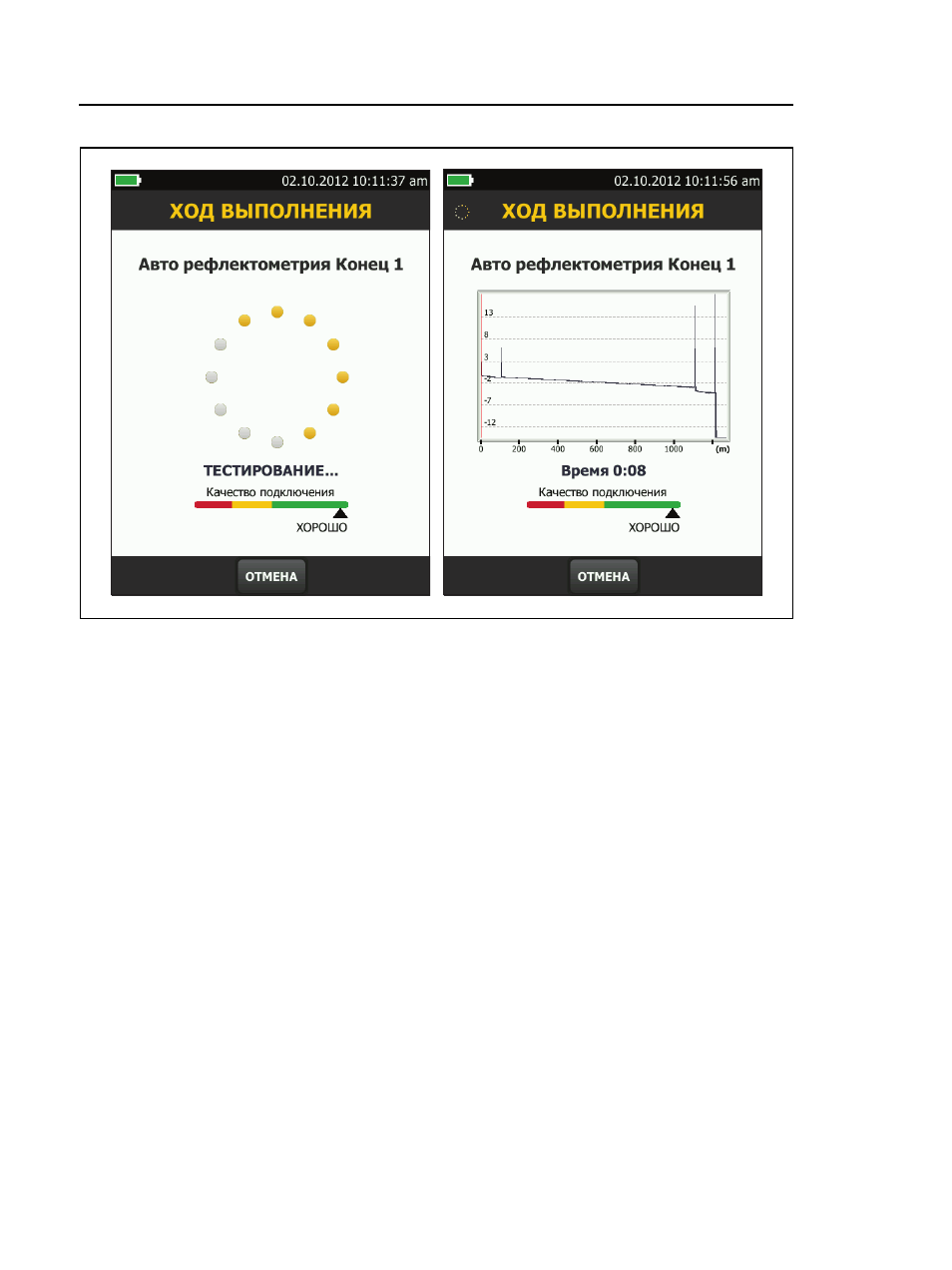

Рис. 11. Показателя качества соединения с портом рефлектометра
и экран "Ход выполнения"
Выполнение теста с помощью рефлектометра
На рис. 12 представлено оборудование, необходимое для
выполнения теста рефлектометром.
Выполнение теста с помощью рефлектометра
1
Убедитесь, что на главном экране отображаются правильные
настройки для задания. Если использование специальных
настроек не требуется, установите тип теста Авто
рефлектометрия, чтобы включить в результаты сведения
обо всех событиях волоконно-оптической линии.
2
Очистите и проверьте разъемы на шнурах запуска и приема,
а также на тестируемом волоконно-оптическом кабеле.
3
Подключите волоконно-оптическую линию к тестеру, как
это показано на рис. 13, 14 или 15.
4
Коснитесь ТЕСТ или нажмите .
