3-16
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ

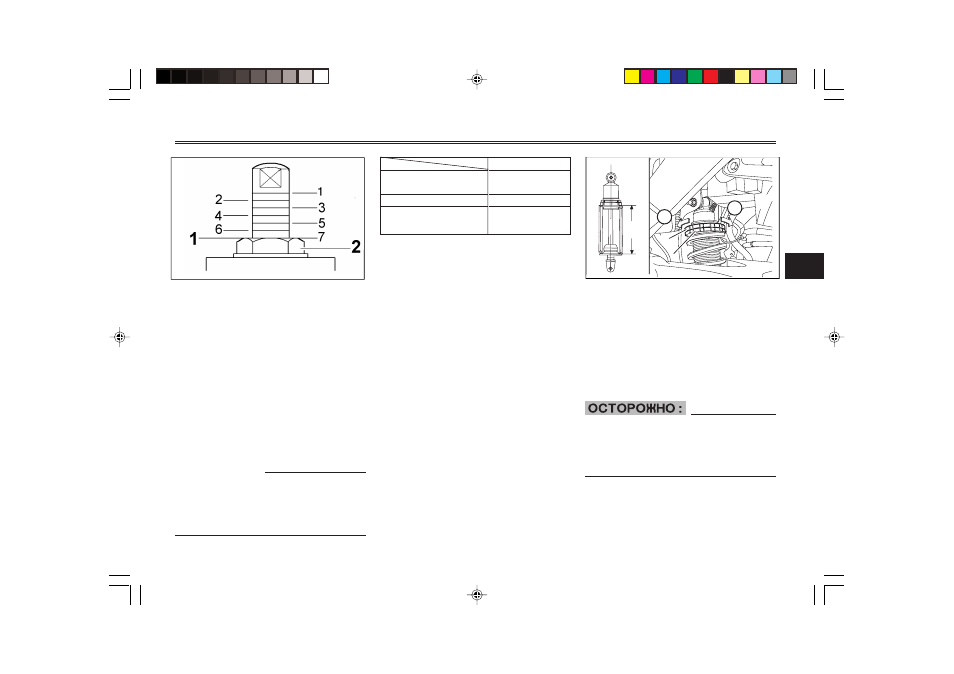

1. Текущее положение
2. Болт колпака передней вилки
Для того, чтобы увеличить пред-
варительный натяг пружин и та-
ким образом увеличить жест-
кость подвески, поворачивайте
болты на обеих стойках вилки в
направлении a. Для уменьшения
предварительного натяга пружин,
а значит и для уменьшения же-
сткости подвески, поворачивайте
болты на обеих стойках вилки в
направлении b.
ПРИМЕЧАНИЕ :
Совмещайте соответствующую
канавку на механизме ргулиров-
ки с верхней плоскостью болта
колпака передней вилки.
Минимальная
(мягкая)
Стандартная
Максимальная
(жесткая)
Положение
7-6
5
4-1
1. Регулировочная гайка предварительной на-
грузки пружины
2. Стопорная гайка
EAUB0007
Регулировка узла амортиза-
тора
Узел амортизатора оснащ¸н регу-
лировочной гайкой предвари-
тельной нагрузки пружин.
EC000015
Ни в коем случае не поворачивай-
те регулировочный механизм за
пределы максимальной или ми-
нимальной установки.
Регулировка предварительной
нагрузки пружины осуществляет-
ся следующим образом:
1. Ослабьте стопорную гайку.
