6-32

1

2

3

4

5

6

7

8

9

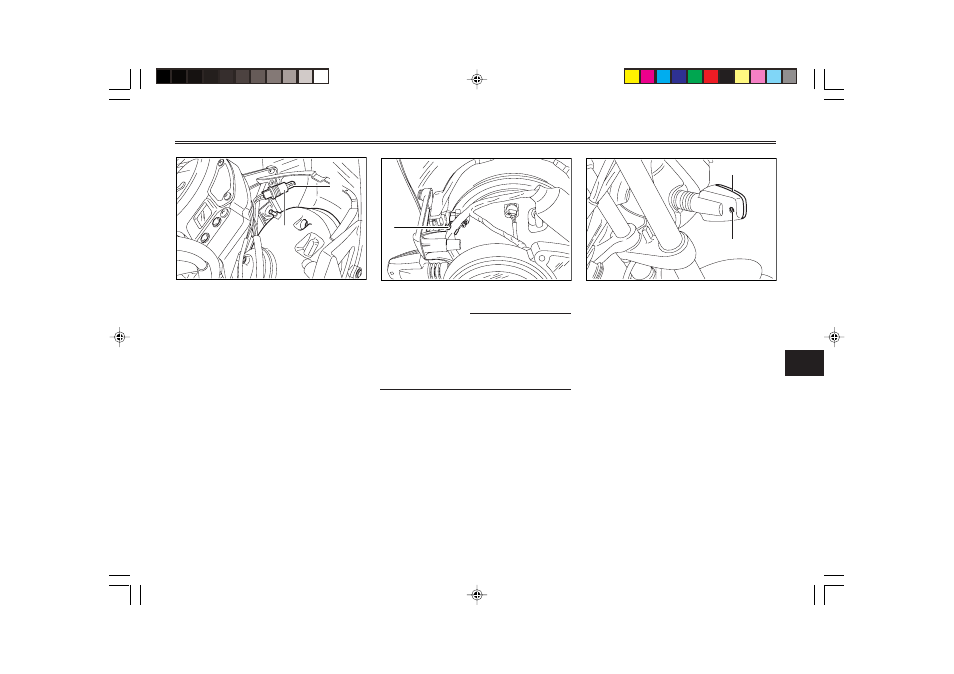

ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

1. Патрон дежурной лампы
2. Дежурная лампа

10. Подключите соединительные

провода дежурной лампы.

11. Отклоните дефлектор в ис-

ходное положение, затем ус-
тановите фару завинчиванием
винтов.

1

2

1. Проводной канал

ПРИМЕЧАНИЕ:
Прежде чем устанавливать фару,
убедитесь, что провода фары и
дежурной лампы зафиксированы в
проводном канале слева от фары,
как показано на рисунке.

12. При необходимости попросите

дилера «Ямаха» отрегулиро-
вать световой пучок фары.

1

1

2

1. Винт
2. Рассеиватель

EAU03497

Замена лампы указателя по-
воротов

1. Снимите рассеиватель указа-

теля поворотов, вывернув
винт.

2. Выньте перегоревшую лампу,

нажав на нее и повернув ее
против часовой стрелки.

3. Вставьте новую лампу в па-

трон, нажмите на нее, а затем
поверните ее по часовой
стрелке до упора.

4. Установите рассеиватель, за-

крепив его винтами.
