3-2
1
2
3
4
5
6
7
8
9
ФУНКЦИИ ПРИБОРОВ И ОРГАНОВ УПРАВЛЕНИЯ
EW000016
Никогда не поворачивайте ключ
в положение $
$ $ $ $ OFF (“ВЫКЛЮЧЕ-
НО”) или LOCK” (“ЗАПЕРТО”) во
время движения мотоцикла, т. к.
при этом электрическая систе-
мы выключается, а это может
вести к потере управления и к
несчастному случаю. Мотоцикл
должен быть остановлен прежде,
чем установить ключ в положе-
ние $
$ $ $ $ ВЫКЛЮЧЕНО” или ЗА-
ПЕРТ”.
EAU01590
. . . . . (Стоянка)
Руль заперт, задний габаритный
фонарь и дополнительный фо-
нарь включены, но все осталь-
ные электрические системы вы-
ключены. Ключ можно вынуть.
Руль должен быть заперт перед
тем, как ключ можно будет ус-
тановить в положение “.“.
ECA00043
Не используйте положение “СТО-
ЯНКА” в течение длительного
времени, т. к. это может вызвать
разрядку аккумуляторной бата-
реи.

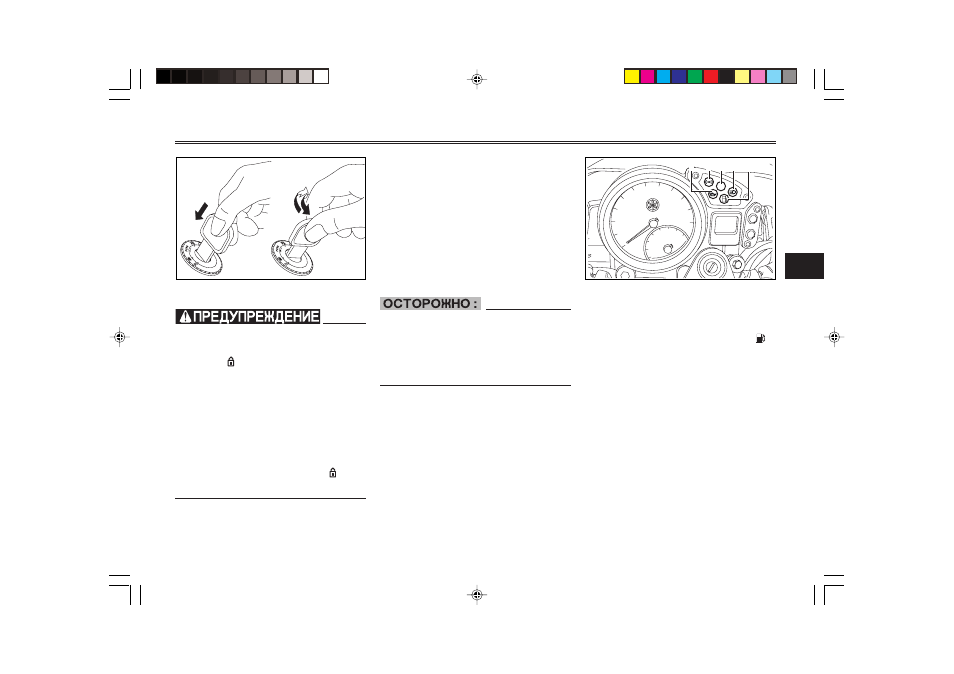

1 2
1. Нажать.
2. Повернуть.
220
200
180
160
140 120
100
80
60
40
20
km/h
3
4 5 6
7
2
1
0
N
3 4 5 1 2
EAU03034
Индикатор и сигнальные
лампы
EAUB0001
Аварийный индикатор уровня
масла “7”
Этот индикатор загорается, ко-
гда уровень масла в двигателе
опускается ниже минимального
значения.
Электрическую схему светового
сигнализатора можно проверить
следующим образом:
1. Аварийный индикатор уровня масла “7”
2. Сигнальная лампа указателя поворотов “4
6 “
3. Сигнальная лампа нейтрали “N”
4. Сигнальная лампа дальнего света “&“
5. Аварийный индикатор уровня топлива “
”
