Инструкция по эксплуатации Dell UPS 3750R
Страница 30
30
|
Установка
3
Снимите ярлык входной изоляционной трубки. Ширина отверстия составляет
3/4
” (19,0 мм) или 1” (25,4 мм).
4
Протяните входные провода в кабелепровод, оставив около 2 ф (0,5м) проводов
открытыми. Прикрепите гибкий металлический штуцер к концу кабелепровода.
5
Протяните кабелепровод через систему внутренней проводки и прикрепите
металлический штуцер к панели. Зачистите конец каждого входящего провода на
1,5см (0,5
”).
6
Подключите входной и заземляющий провода к клеммной колодке в соответствии с
Рис. 22 и таблицей 1.

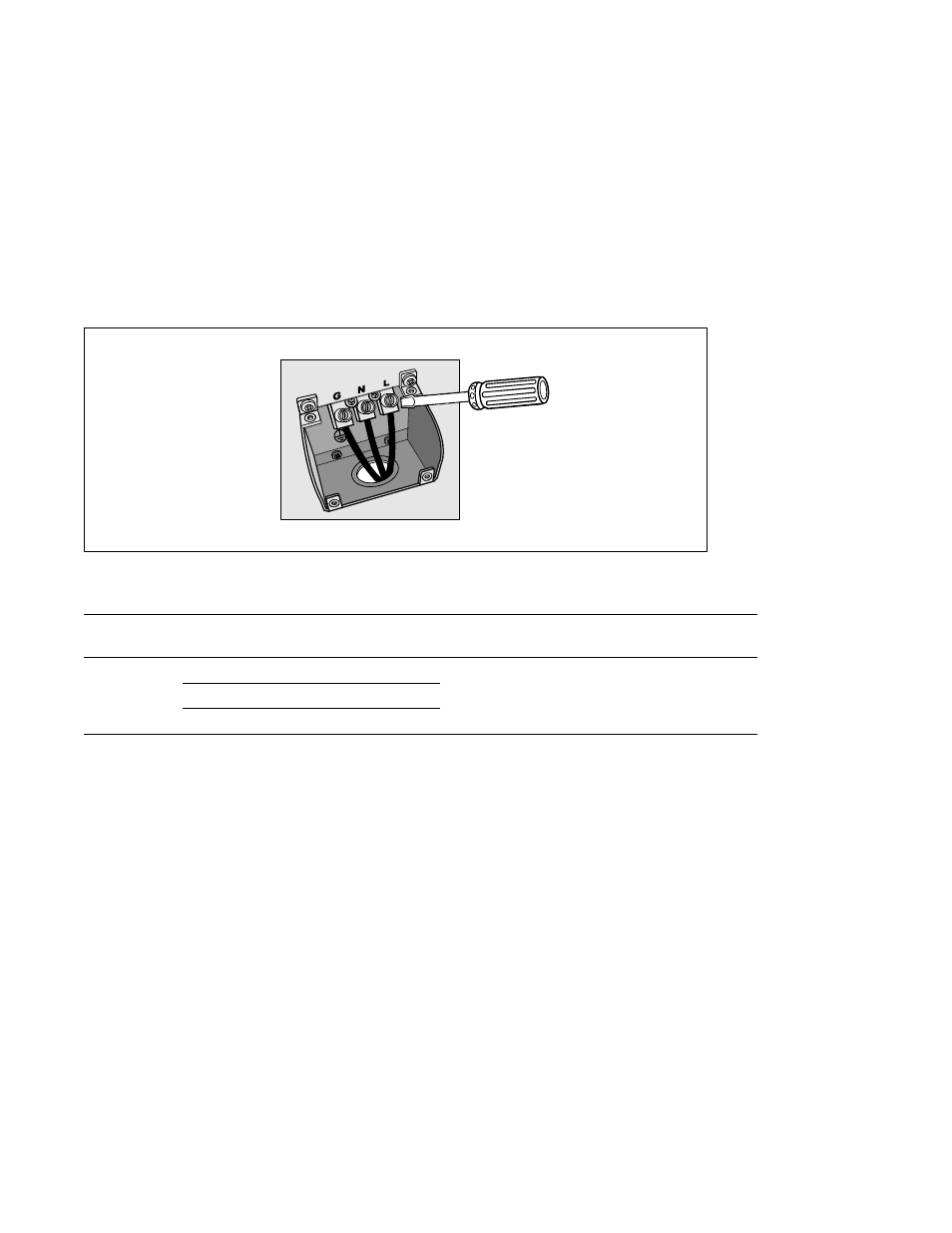

Рис. 22. Входная клеммная колодка ИБП
Таблица 1. Характеристики электропроводки
Кабель
Функция
Клемма
Позиция
коммутируемая
функция ИБП
Провод клеммы
Номинальное сечение*
Затяжное
усилие
Входной
сигнал
1
Заземление
5,26-16 мм
2
(10-6 AWG)
2,26 Нм (20lbin)
2
L2/нейтральный вход
3
L1 вход
Используйте медный провод минимум 5,26 мм
2
(10 AWG) 75_C.
7
Снимите крышку клеммовой коробки
8
Переходите к разделу «Первичный запуск ИБП»
