29
Установка |
S Однофазный (с расщепленной фазой для модели 4200Вт/208В)
S 50/60 Гц
S Гибкий металлический кабелепровод (рекомендуется для удобства технического
обслуживания и ремонта)
Сеть
переменного
тока
Стена
2-полюсный
размыкатель
ИБП
Линия
Ноль

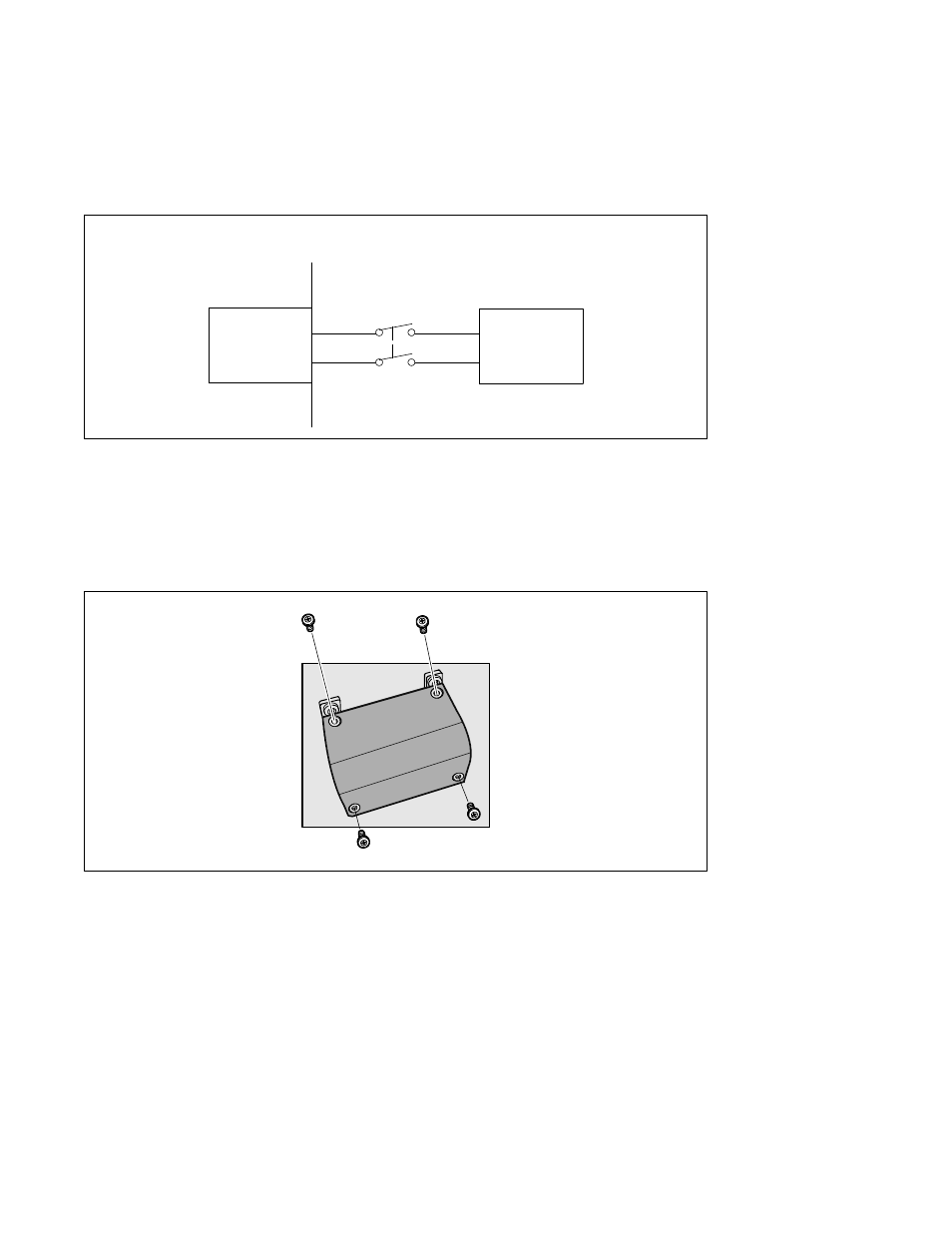

Рис. 20. Схема размыкателя цепи
Для жесткого подключения входа ИБП:
1
Выключите подачу тока от сети к точке распределения, где будет подключен ИБП.
Полностью убедитесь в отсутствии электропитания.
2 Удалите крышку клеммной колодки (четыре винта) и сохраняйте ее.
Рис. 21. Удаление крышки клеммной колодки
