16 |

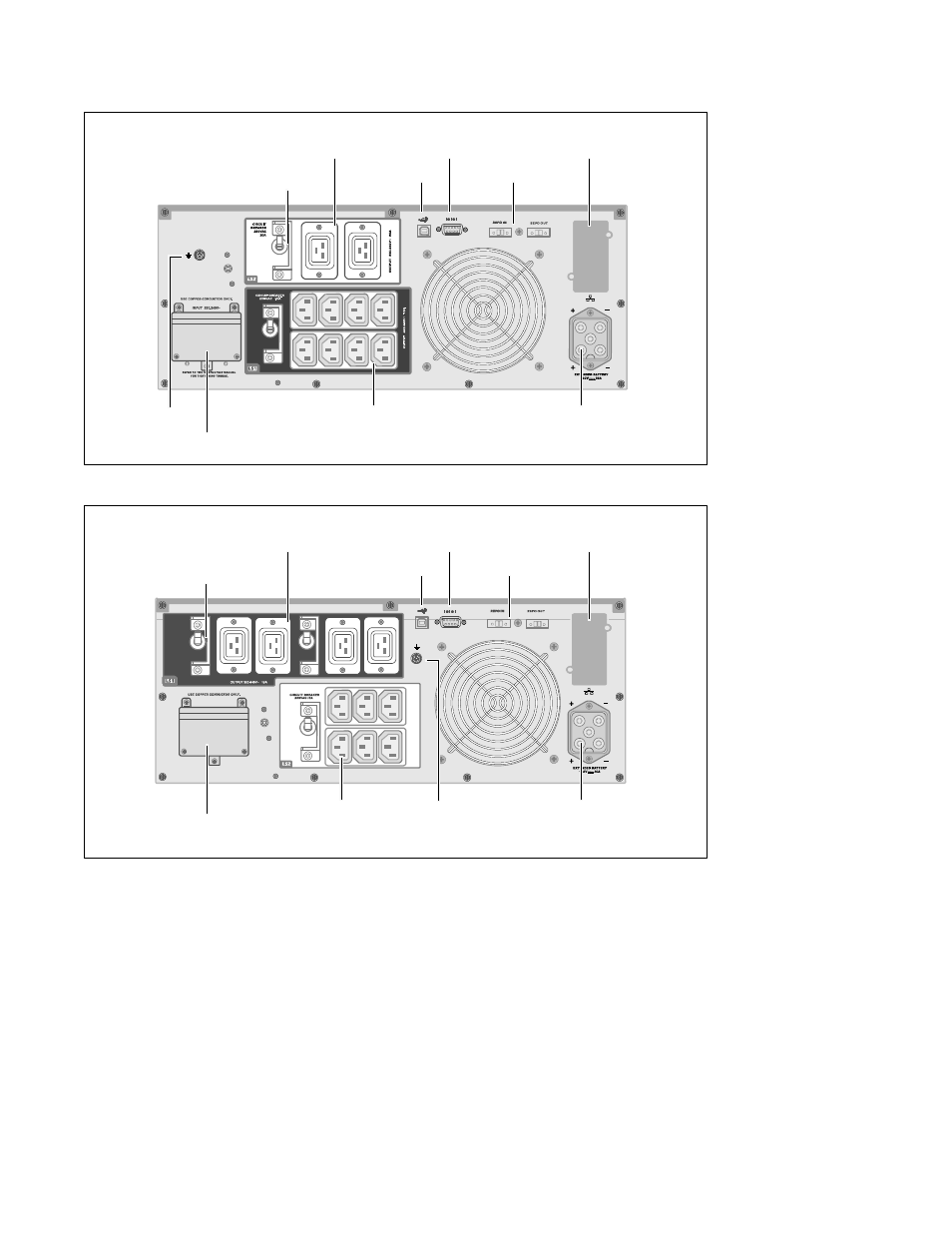

Установка
Коммуникационный
отсек ИБП
Входная клеммная
колодка
Порт USB
Восемь гнезд IEC 320-C13
(Сегмент загрузки 1)
ПортыREPO
Порт RS-232
Болт
заземления
Два гнезда IEC 320-C19
(Сегмент загрузки 2)
Разъем ЕВМ
Прерыватели
цепи выхода
Рис. 5. 3750Вт, 230B Задняя панель
INPUT 200-240~
REFER TO THE INSTRUCTION MANUAL
FOR TIGHTENING TORQUE.
CIRCUIT
BREAKER
250VAC
20A
O U
T P U T
200-240V
~
10A
Коммуникационный
отсек ИБП
Входная клеммная
колодка
Порт USB
Шесть гнезд IEC 320-C13
(Сегмент загрузки 2)
ПортыREPO
Порт RS-232
Болт заземления
Два гнезда IEC 320-C19
(Сегмент загрузки 1)
Разъем ЕВМ
Прерыватели
цепи выхода
Рис. 6. 4200Вт, 200B задняя панель
