Системная плата 77
14
Приподнимите системную плату под углом и извлеките ее разъемы из
гнезд на корпусе компьютера.
ПРИМЕЧАНИЕ: В зависимости от комплектации, выбранной во время
покупки компьютера, размеры системной платы и расположение ее
компонентов могут различаться.
Установка системной платы
1
Выполните инструкции, описанные в разделе «Перед началом
работы» на стр. 7.
2
Вставьте разъемы на системной плате в пазы в корпусе компьютера.
3
Установите два винта, которыми системная плата крепится к корпусу
компьютера.
4
Подсоедините кабели дисплея, динамиков, звуковой платы, платы
USB,
батареи типа «таблетка» и адаптера переменного тока к
разъемам на системной плате.

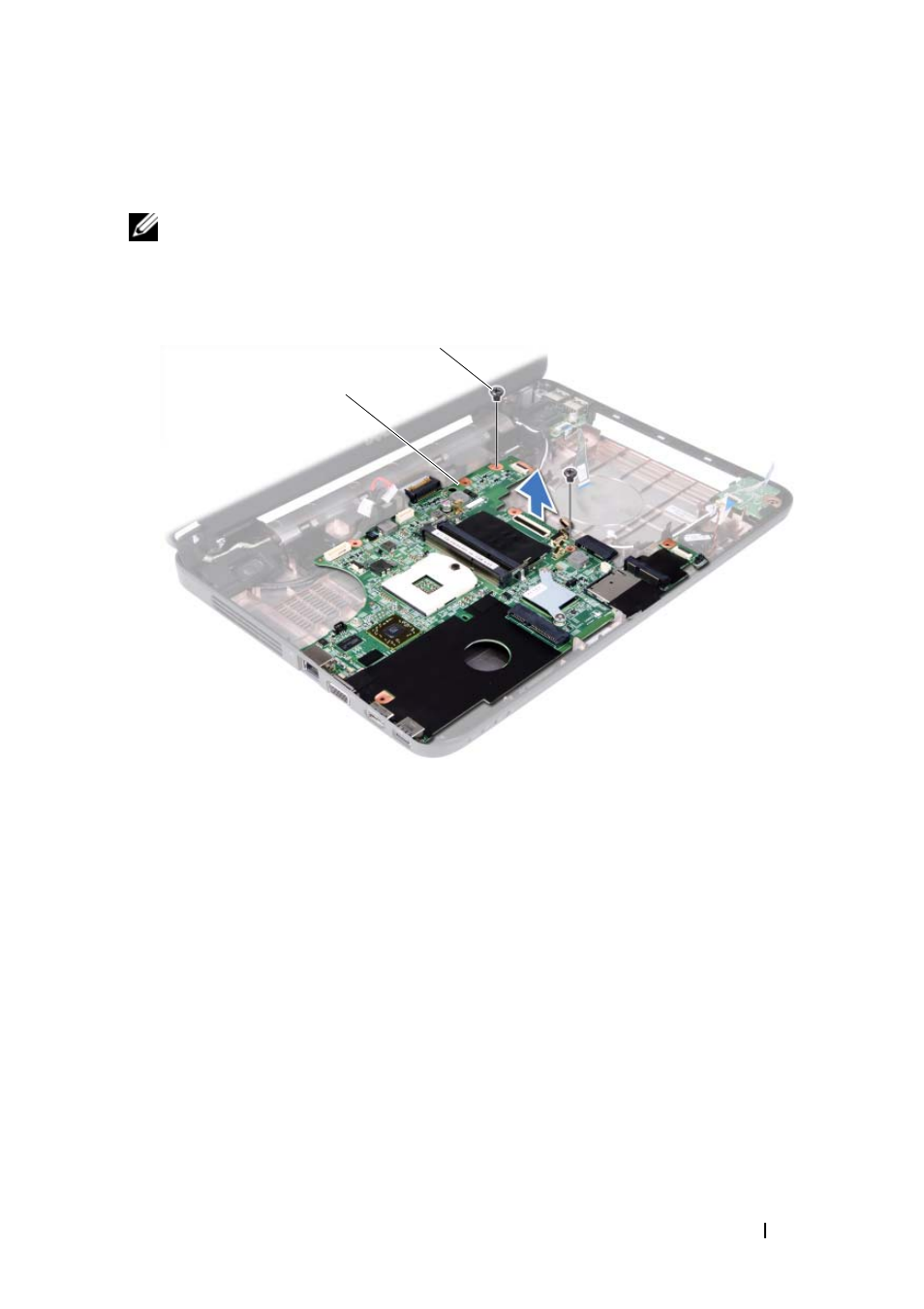

1 винты (2) 2 cистемная плата
