68 Дисплей
Установка панели дисплея
1
Выполните инструкции, описанные в разделе «Перед началом
работы» на стр. 7.
2
Прикрепите кабель дисплея к задней поверхности панели дисплея.
3
Подсоедините кабель дисплея к разъему платы дисплея и закрепите
его лентой.
4
Переверните панель дисплея.
5
Совместите резьбовые отверстия на скобе панели дисплея
с резьбовыми отверстиями на панели дисплея и вверните обратно
четыре винта (по два с каждой стороны).
6
Совместите отверстия для винтов на панели дисплея с резьбовыми
отверстиями на крышке дисплея и вверните обратно шесть винтов.
7
Проложите кабель дисплея и антенные кабели мини-платы через
направляющие на шарнирах дисплея.
8
Подсоедините кабель камеры к соответствующему разъему на модуле
камеры. См. раздел «Установка модуля камеры» на стр. 72.

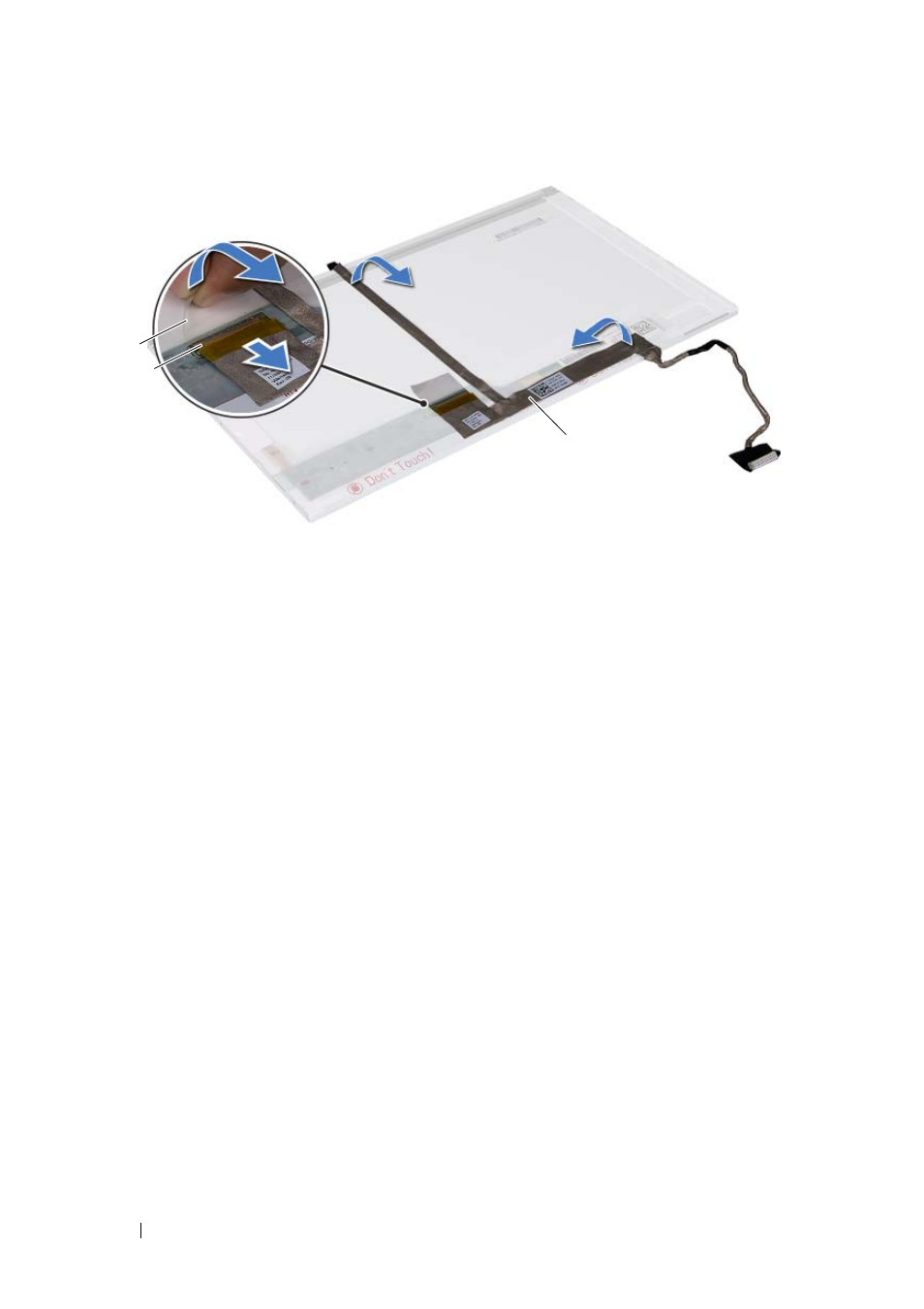

1 лента 2 разъем платы дисплея
3 кабель дисплея
1
2
3
