76 Системная плата
7
Выполните инструкции, описанные в шаг 3 - шаг 8 в разделе «Снятие
упора для рук в сборе» на стр. 23.
8
Снимите мини-плату. См. раздел «Снятие мини-платы» на стр. 37.
9
Выполните инструкции, описанные в шаг 4 - шаг 5 в разделе «Снятие
жесткого диска» на стр. 34.
10
Снимите блок радиатора. См. раздел «Снятие блока радиатора» на
стр. 51.
11
Снимите процессор. См. раздел «Снятие модуля процессора» на
стр. 53.
12
Отсоедините кабели дисплея, динамиков, звуковой платы, платы USB,
батареи типа «таблетка» и адаптера переменного тока от разъемов на
системной плате.
13
Открутите два винта, которыми системная плата крепится к корпусу
компьютера.

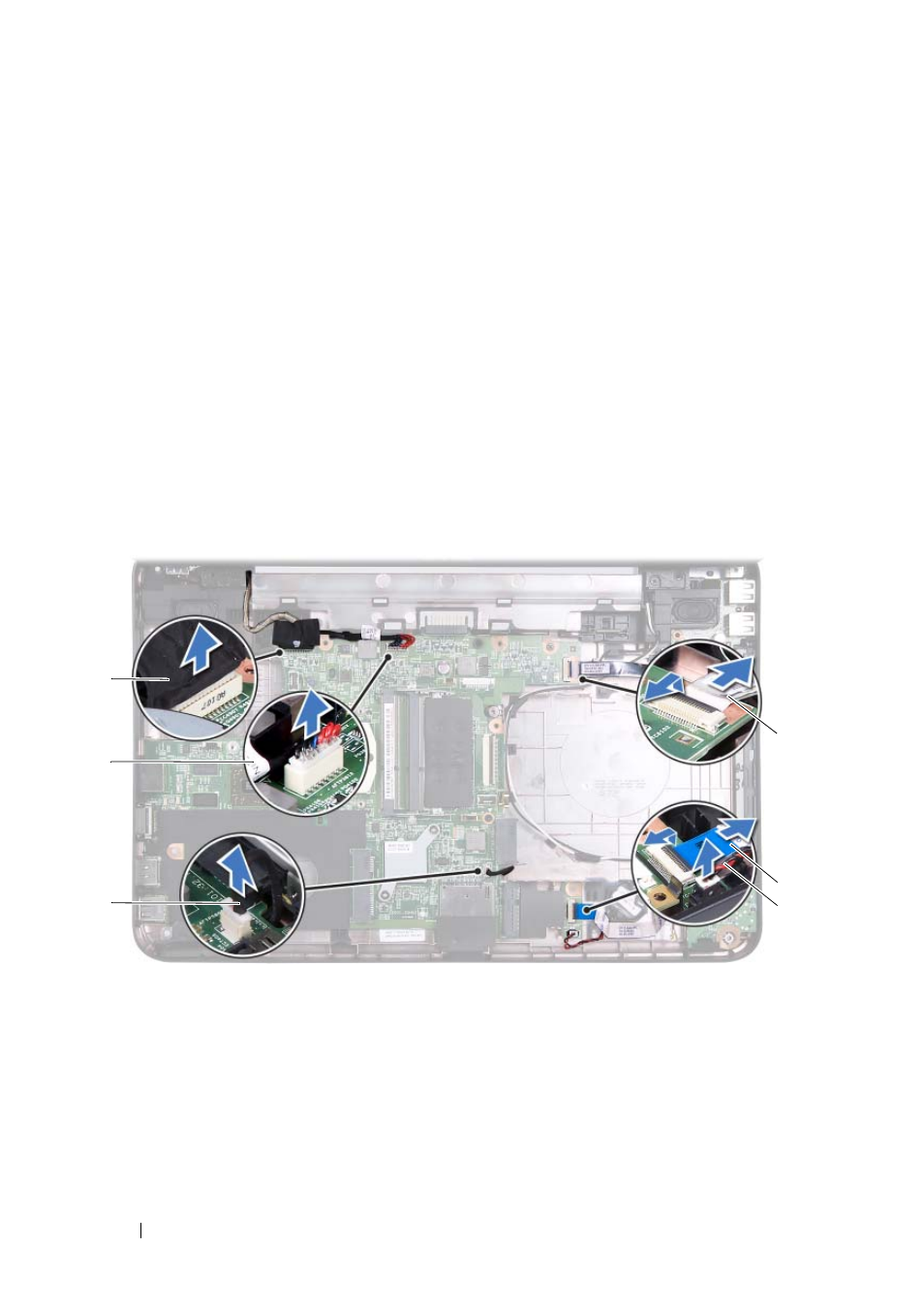

1 кабель дисплея 2 кабель адаптера переменного тока
3 кабель динамиков 4 кабель батареи типа «таблетка»
5 кабель звуковой платы 6 кабель платы USB
1
2
3
6
5
4
