198

Установка и снятие компонентов

Установка панели ввода-вывода

1 Поместите панель ввода-вывода в слот.

ВНИМАНИЕ: При вставке панели ввода-вывода в компьютер

старайтесь не повредить разъемы кабелей и зажимы для кабелей.

2 Выровняйте фиксатор панели ввода-вывода и вставьте его в

соответствующий разъем.

3 Установите и затяните винт, который крепит панель ввода-вывода на

корпусе.

4 Подсоедините обратно все кабели к системной плате.
5 Установите лицевую панель (см. “Установка лицевой панели”

на стр. 164).

6 Установите крышку корпуса (см. раздел “Установка крышки корпуса

компьютера” на стр. 212).

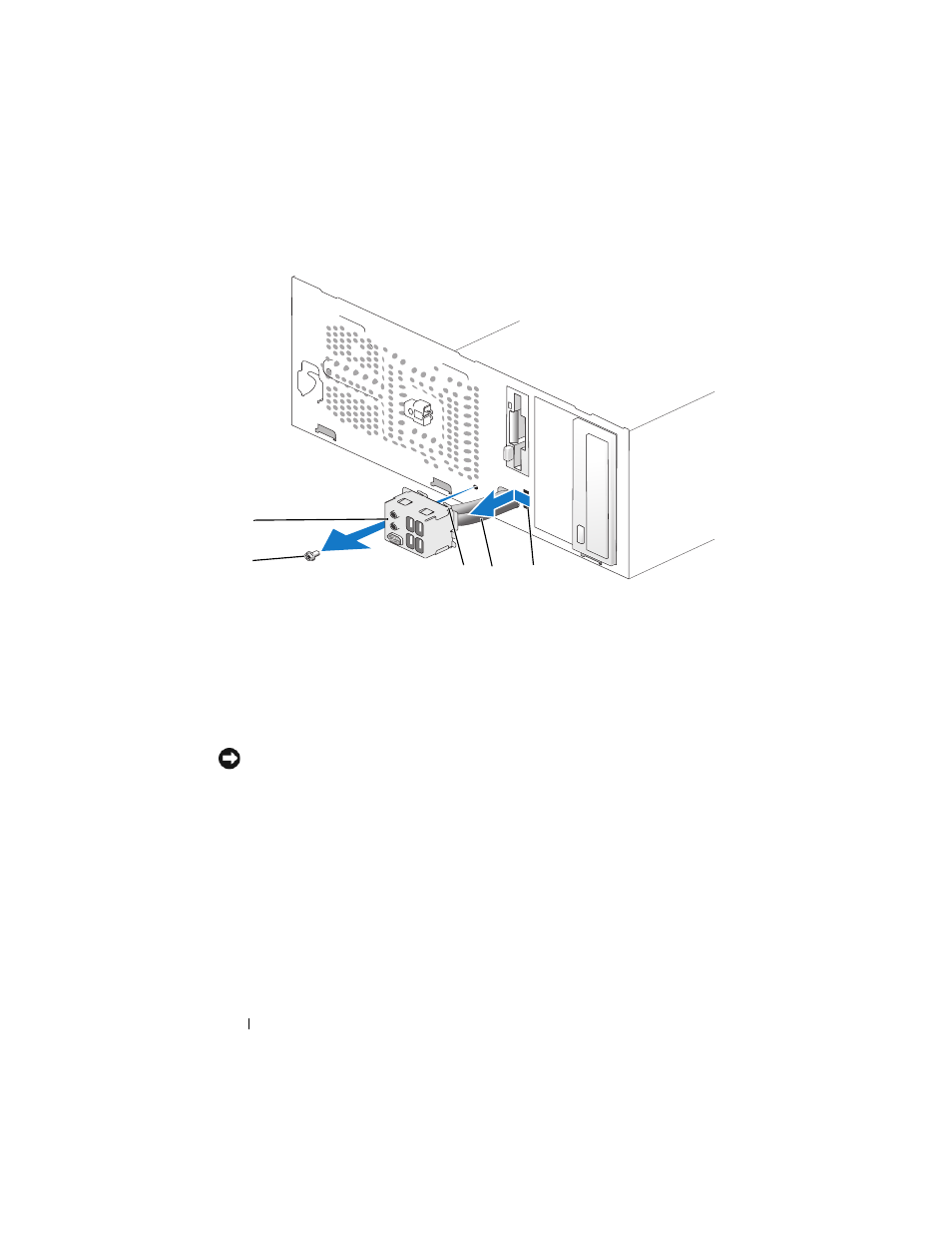

1 слот для зажимного ключа

панели ввода-вывода

2

кабели

3 фиксатор панели ввода-вывода

4

винт

5 панель ввода-вывода

3

5

4

2

1
