166

Установка и снятие компонентов

Рекомендуемые подключения кабелей дисков и
дисководов

• Подключите жесткие диски Serial ATA к разъемам с метками “SATA0” и

“SATA1” на системной плате.

• Подключайте SATA-дисководы компакт-дисков или DVD к разъемам на

системной плате, обозначенным “SATA4” или “SATA5”.

ПРИМЕЧАНИЕ: SATA 4 и SATA 5 в Inspiron 530b/530d не

поддерживаются.

Подключение кабелей дисков или дисководов

При установке накопителя необходимо подключить два кабеля — кабель
питания и кабель данных — к задней панели накопителя.

Разъемы интерфейса накопителя

Разъемы интерфейса дисков или дисководов оборудованы
соответствующими ключами с целью соблюдения правильности
подключений. Перед подключением надлежащим образом совместите ключ
разъема кабеля на кабеле и накопителе.

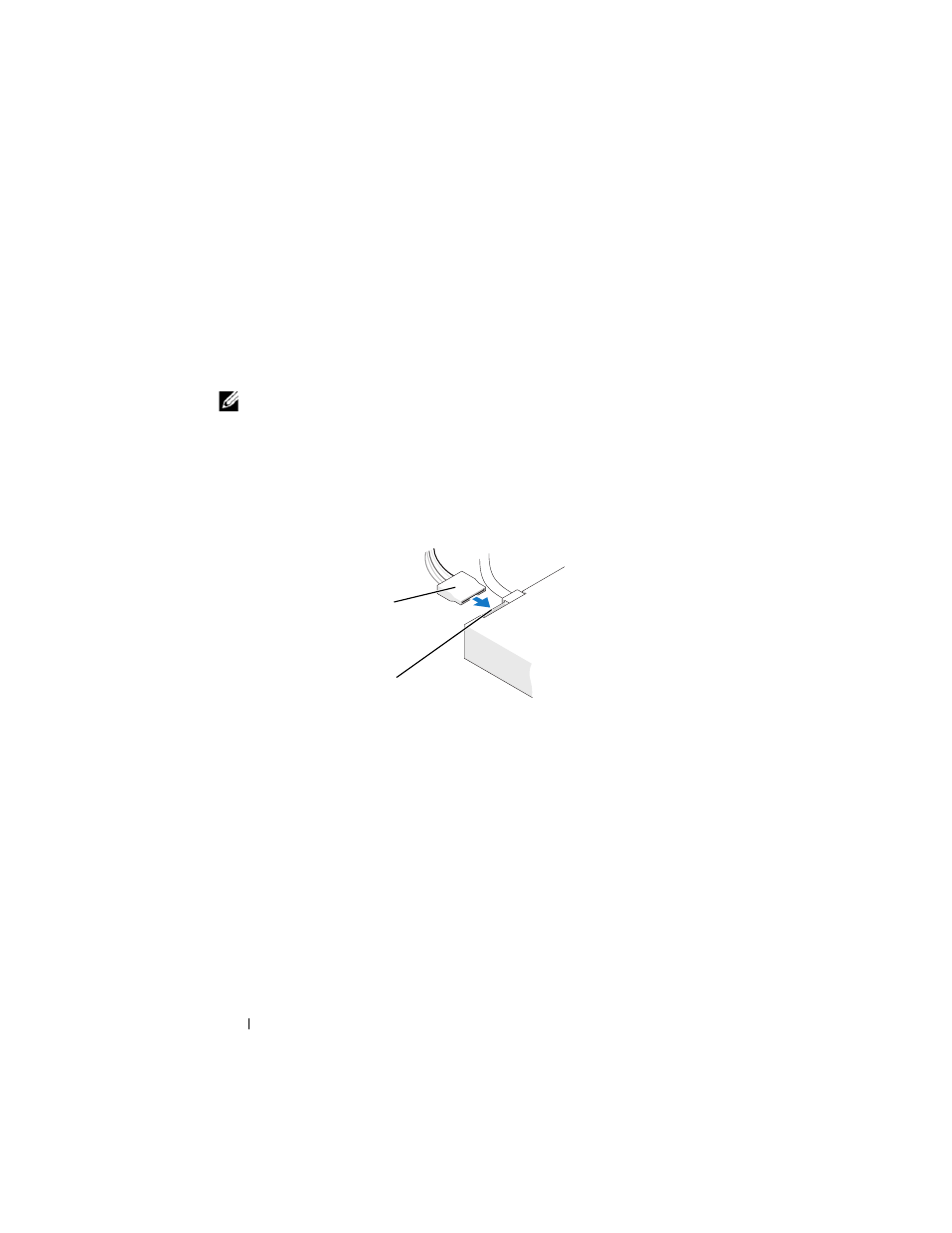

1

кабель питания

2

входной разъем питания

1

2

разъем питания
