21
Установка
|
2
Установите крышку разъема батарей под кабель МВБ для ослабления натяжения
(см. Рис. 14).
Поверните крышку разъема батарей на бок и установите под кабелем МВБ.

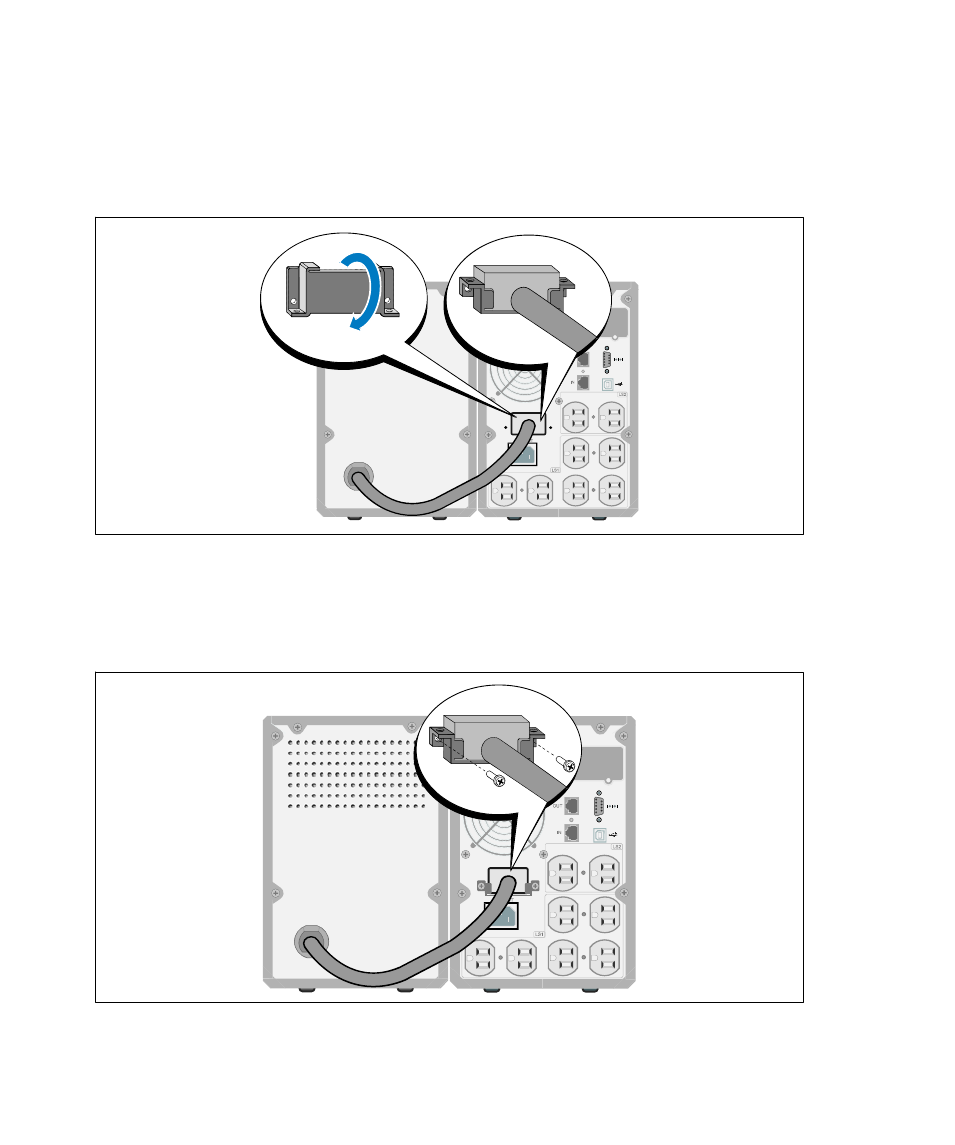

Рис. 14. Установка крышки разъема батарей
3
Подсоедините кабель МВБ к разъему батарей ИБП (см. Рис. 15).
4
Прикрепите крышку разъема батарей к задней панели ИБП при помощи винтов,
которые вы вынули на этапе 1.
Рис. 15. МВБ Установка только для моделей ИБП "Башня" 1000 Вт и 1920/1500 Вт
