16
|
Установка
Коммуникационный порт
Восемь гнезд 5-15/5-20
(Сегмент нагрузки 1)
Устройство защиты от
переходных процессов в
коммуникационной сети
Порт USB
Коммуникационный
отсек ИБП
Кнопка Вкл./Выкл.
Входной разъем
IEC-C14
Два гнезда 5-15/5-20
(Сегмент нагрузки 2)
Разъем МВБ

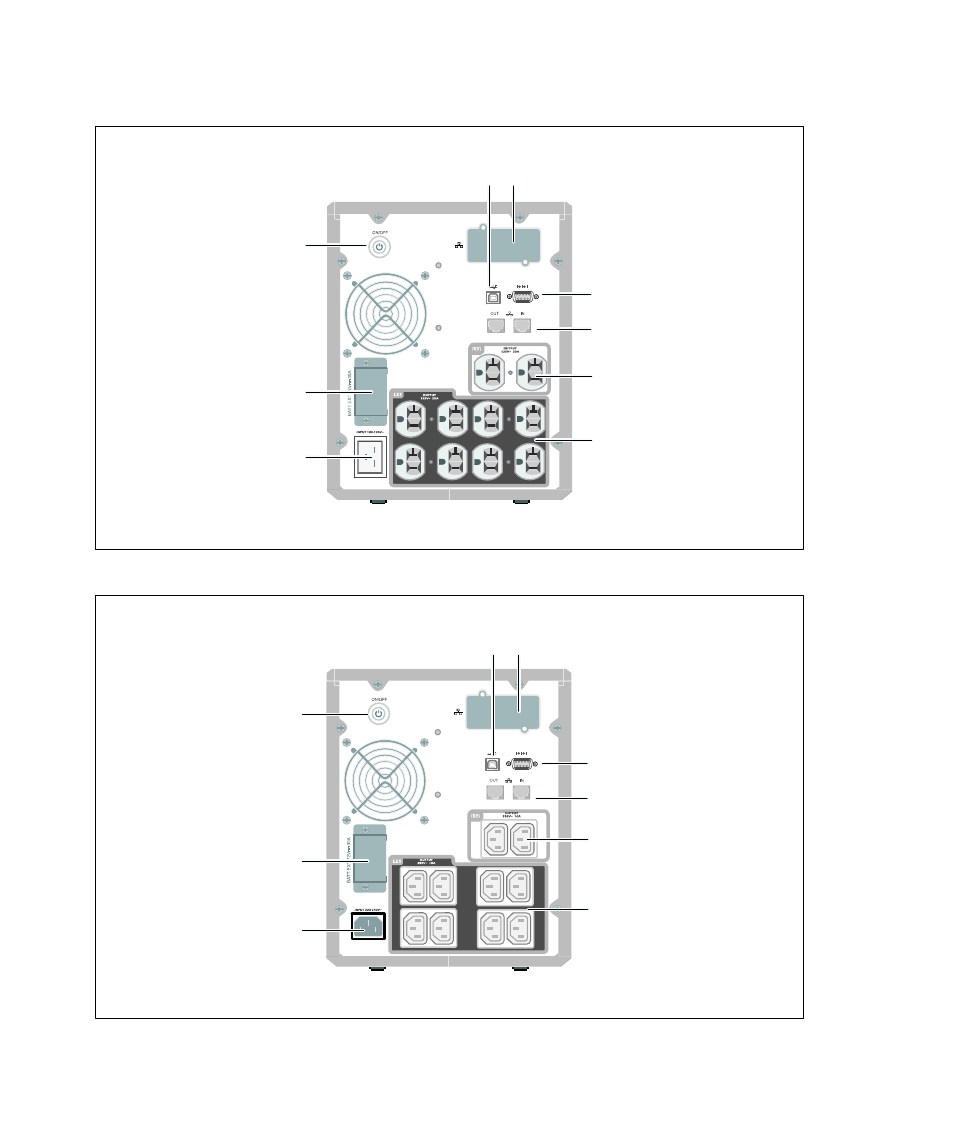

Рис. 7. Задняя панель 1920 Вт / 120В, 1500Вт /100 В
Восемь гнезд IEC
320-C13
(Сегмент нагрузки 1)
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Коммуникационный порт
Устройство защиты от
переходных процессов в
коммуникационной сети
Порт USB
Коммуникационный
отсек ИБП
Кнопка Вкл./Выкл.
Входной разъем
IEC-C14
Разъем МВБ
Рис. 8. Задняя панель 1920 Вт, 230 В
