Установка
Идентификация задних панелей ИБП

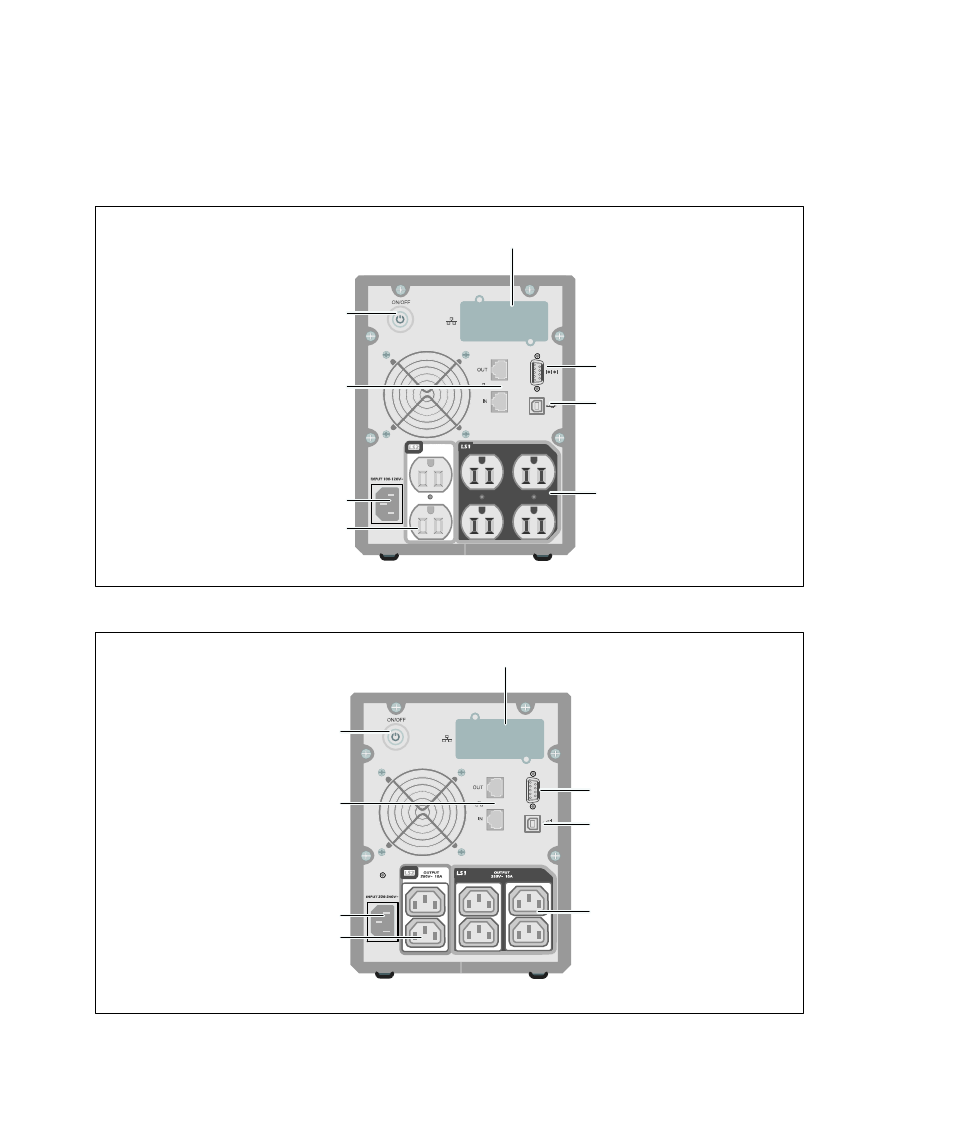

В этом разделе показаны задние панели моделей ИБП "Башня" Dell.
A2DbD5CeC4
125 A2~ 15 A
Коммуникационный порт
Четыре гнезда 5‐15
(сегмент нагрузки 1)
Устройство защиты от
переходных процессов в
коммуникационной сети
Порт USB
Коммуникационный
отсек ИБП
Кнопка Вкл./Выкл.
Два гнезда 5‐15
(Сегмент нагрузки 2)
Входной разъем
IEC-C14
Рис. 3. Задняя панель 500 Вт, 100/120 В
Четыре гнезда IEC 320-C13
(Сегмент нагрузки 1)
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Входной разъем
IEC-C20
Коммуникационный порт
Устройство защиты от
переходных процессов в
коммуникационной сети
Порт USB
Коммуникационный
отсек ИБП
Кнопка Вкл./Выкл.
Рис. 4. Задняя панель 500 Вт, 230 В
