Для модели 1570 необходимо удалить три винта, которыми USB/аудиоплата крепится к корпусу компьютера.
15. Приподняв USB/аудиоплату, осторожно выньте разъемы USB и аудио из корпуса компьютера.
Установка USB/аудиоплаты
1. Установите разъемы USB, затем аудиоразъемы в корпус компьютера.
2. Выровняйте USB/аудиоплату по направляющим в корпусе компьютера.
3. Установите винты , которые крепят USB/аудиоплату к корпусу компьютера.
4. Подключите кабель динамика к USB/аудиоплате.
5. Подключите два кабеля USB/аудио к системной плате.
6. Установите жесткий диск (см. раздел Установка жесткого диска ).
7. Установите плату Bluetooth (см. раздел Установка карты Bluetooth ).
8. Установите подставку для рук (см. раздел Установка подставки для рук ).
9. Установите клавиатуру (см. раздел Установка клавиатуры ).
10. Установите крышку кнопки питания (см. раздел Установка крышки кнопки питания ).

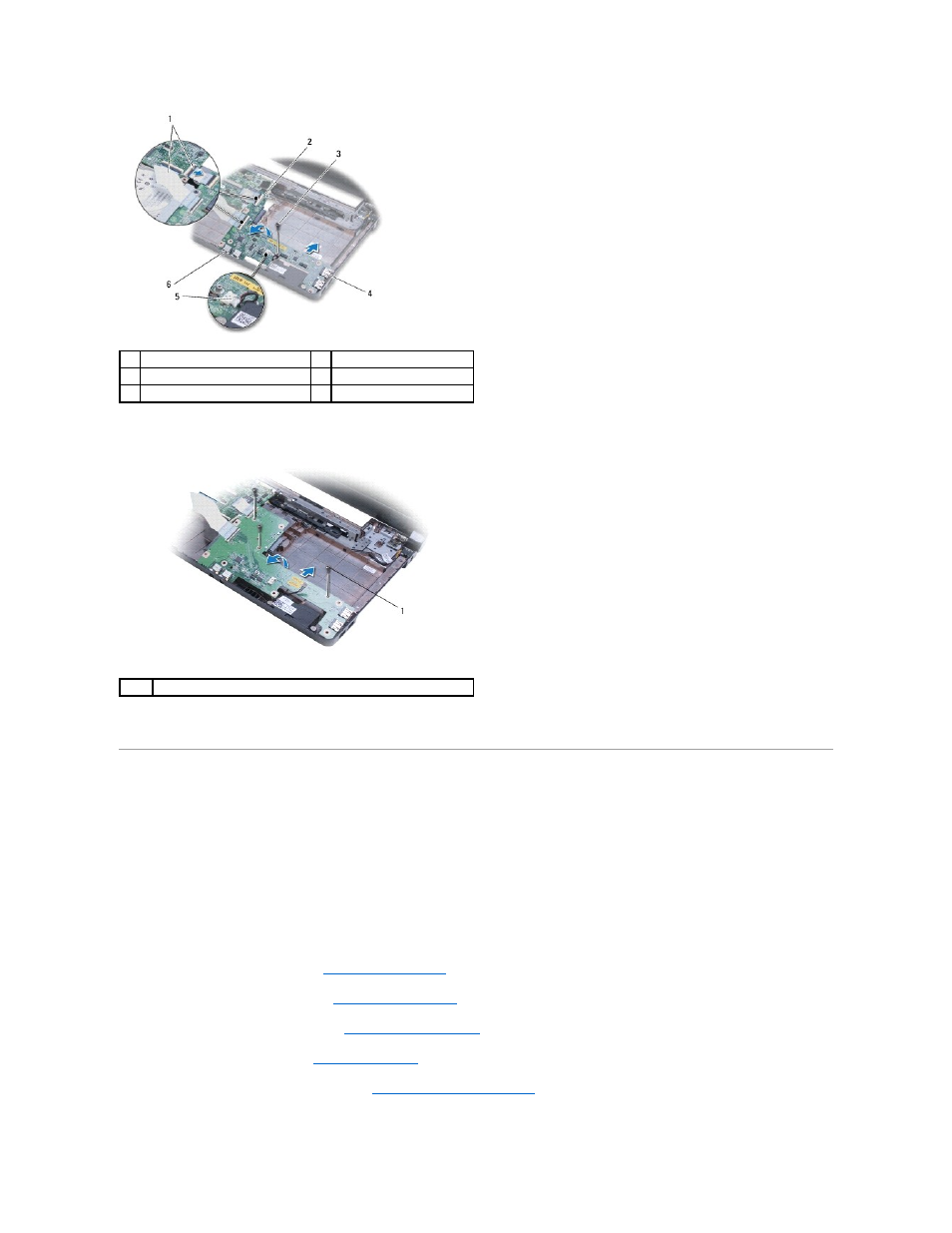

1 кабели USB/аудио (2) 2 USB/аудиоплата
3 винт (Inspiron 1470) 4 разъемы USB (2)
5 кабель динамика 6 аудиоразъемы (2)
1 винты (3) (Inspiron 1570)
