11. Придерживая блок дисплея , выкрутите три винта, которыми блок дисплея крепится к корпусу компьютера.
12. Приподнимите блок дисплея и снимите его с корпуса компьютера .
Установка блока дисплея
1. С помощью направляющих штырей установите блок дисплея на место и закрутите три винта , которые крепят его к корпусу компьютера.
2. Проложите антенные кабели мини -платы и кабель дисплея по направляющим.
3. Проложите антенные кабели по пазам в корпусе компьютера .
4. Закрутите винт и подключите кабель дисплея .
5. Установите клавиатуру (см. раздел Установка клавиатуры ).
6. Установите крышку кнопки питания (см. раздел Установка крышки кнопки питания ).

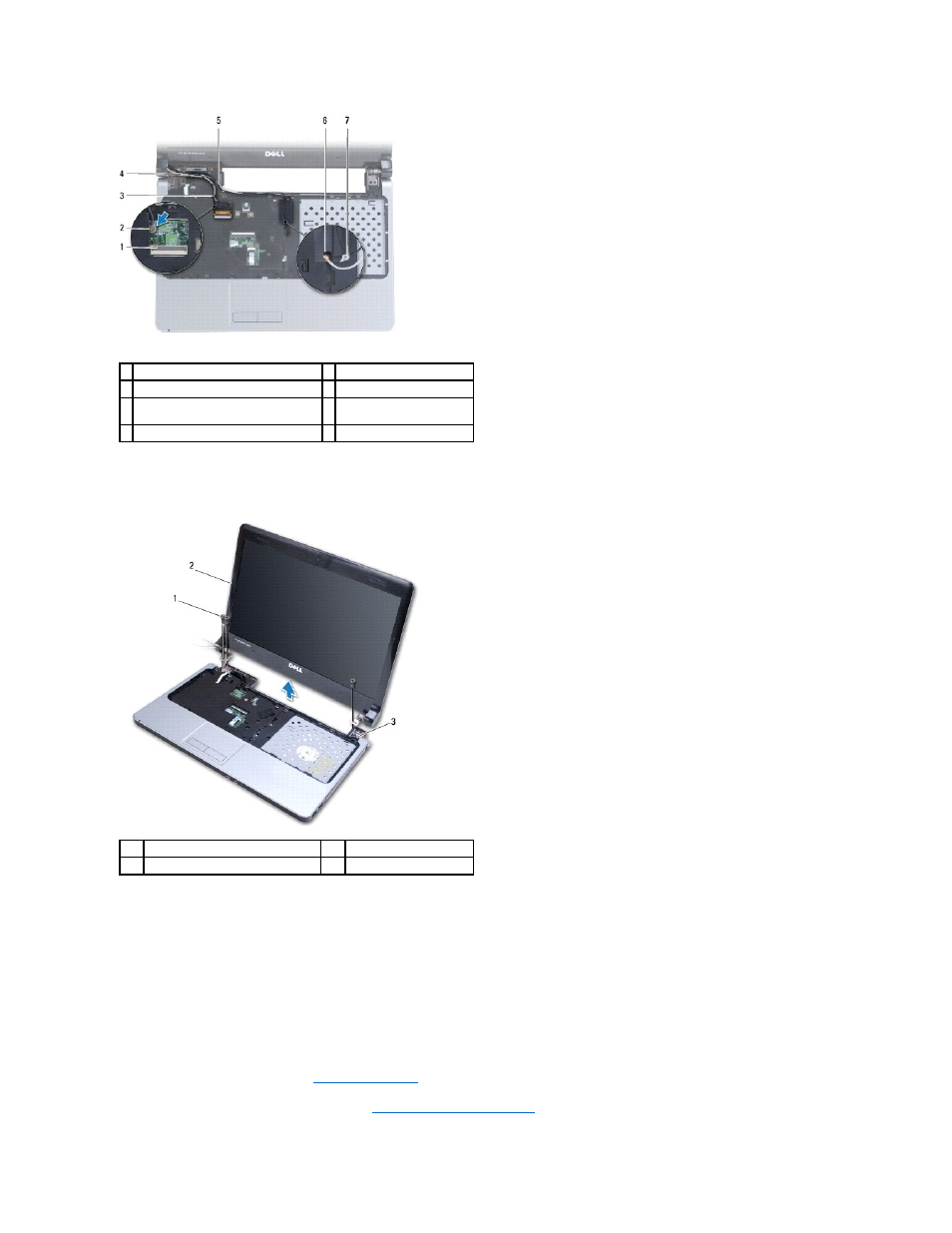

1 разъем кабеля дисплея 2 винт
3 направляющие кабеля монитора 4 кабель дисплея
5 направляющие антенных кабелей
мини -платы
6 отверстие в корпусе
компьютера
7 антенные кабели мини-платы
1 винты (3) 2 блок дисплея
3 направляющие (2)
