12.
Снимите жесткий диск
(см. раздел
Снятие жесткого диска
).
13.
Снимите
USB/аудиоплату (см. раздел
Снятие
USB/аудиоплаты
).
14.
Снимите плату устройства чтения карт
(см. раздел
Снятие платы устройства чтения карт
).
15.
Отсоедините кабель питания и кабель вентилятора от системной платы
.
16.
Открутите два винта
, которыми системная плата крепится к корпусу компьютера.
17.
Приподнимите системную плату под углом так
, чтобы разъемы ввода-вывода вышли из гнезд в корпусе компьютера.
18.
Переверните системную плату
.
19.
Снимите радиатор процессора
(см. раздел
Снятие радиатора процессора
).
Установка системной платы
1.
Установите радиатор процессора
(см. раздел
Установка радиатора процессора
).
2.
Переверните системную плату
.
3.
Вставьте разъемы ввода
-вывода в корпус компьютера, после чего совместите системную плату с направляющими штырями на корпусе.
4.
Установите два винта
, которыми системная плата крепится к корпусу компьютера.
5.
Подключите кабель вентилятора и кнопки включения к системной плате
.
6.
Подключите плату устройства чтения карт
(см. раздел
Замена платы устройства чтения карт
.
7.
Установка
USB/аудиоплаты (см. раздел
Установка
USB/аудиоплаты
).
8.
Установите жесткий диск
(см. раздел
Установка жесткого диска
).

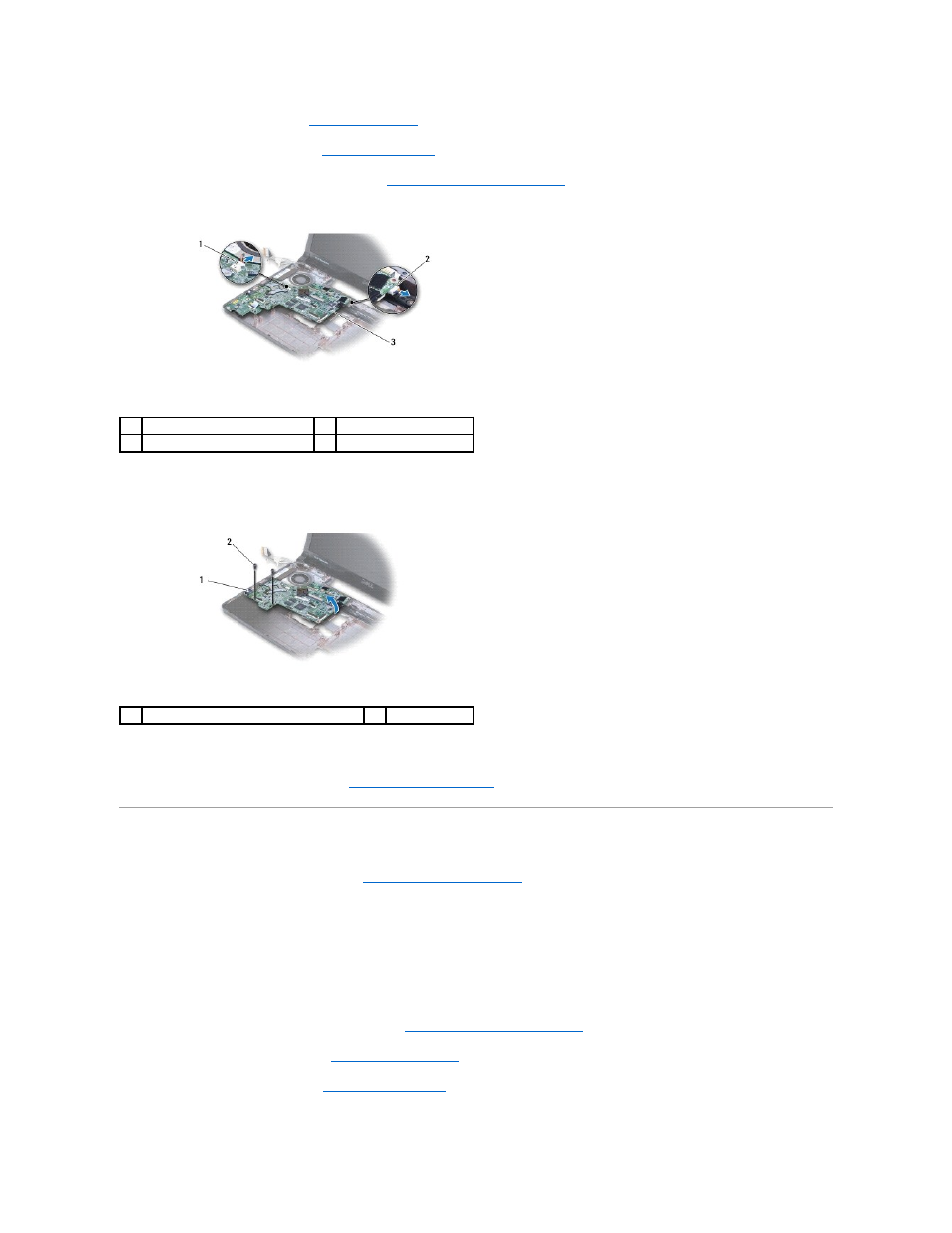

1
кабель вентилятора
2
кабель питания
3
системная плата
1
разъемы ввода
-вывода (4)
2
винты
(2)
