19
Установка
|
ПРИМЕЧАНИЕ:
Инструкции по работе с блоками с квадратными отверстиями и блоками с
круглыми безрезьбовыми отверстиями одинаковые. Направляющие подходят для обоих
видов блоков. Блок с круглыми отверстиями показан на рисунке.
3
Выберите надлежащие отверстия в направляющих для размещения корпуса в
желаемом месте блока.
Направляющие должны находиться на нижней части пространства 4U, выделенного
для ИБП, или пространства 3U, выделенного для МВБ.
4
Поместите концы правой и левой направляющих с метками L и R вовнутрь.

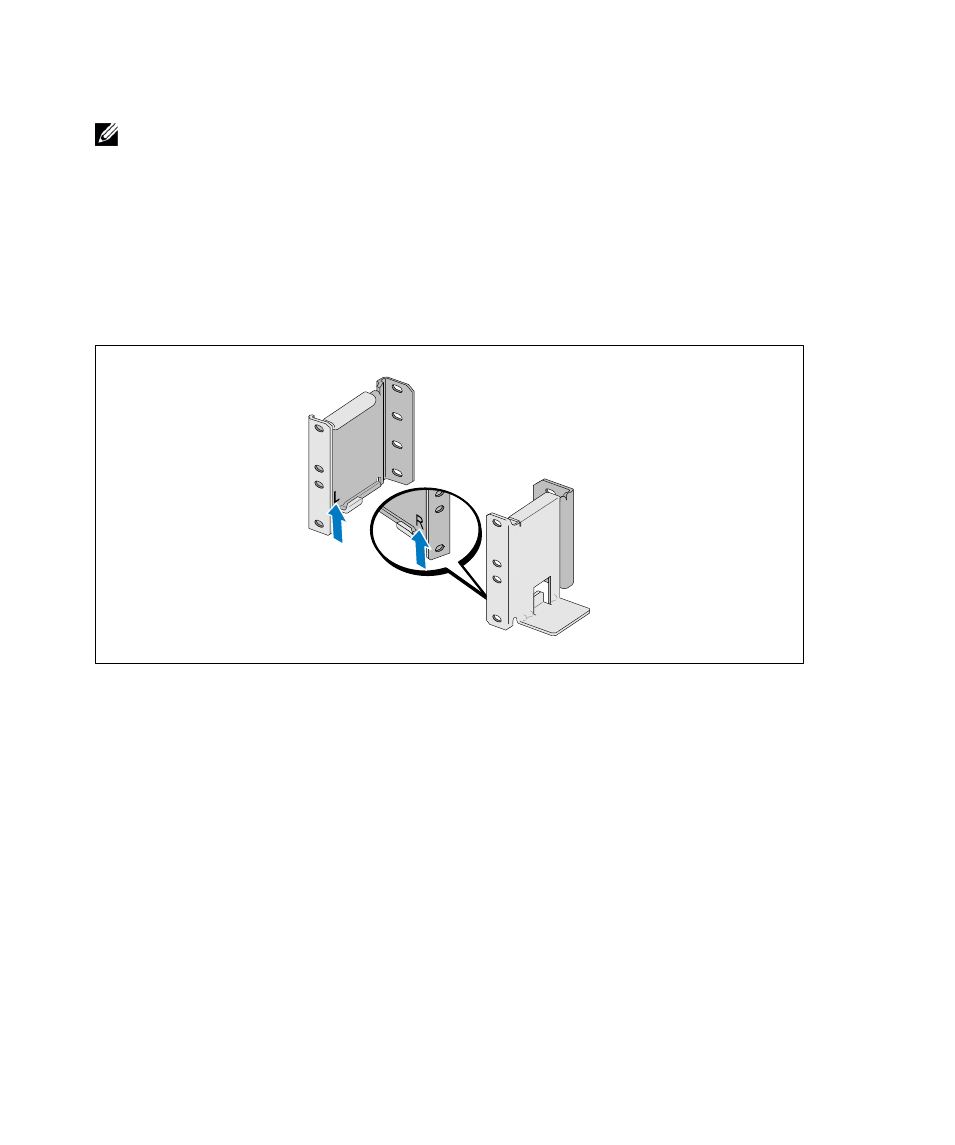

Рис. 10. Расположение направляющих
