15
Установка
|

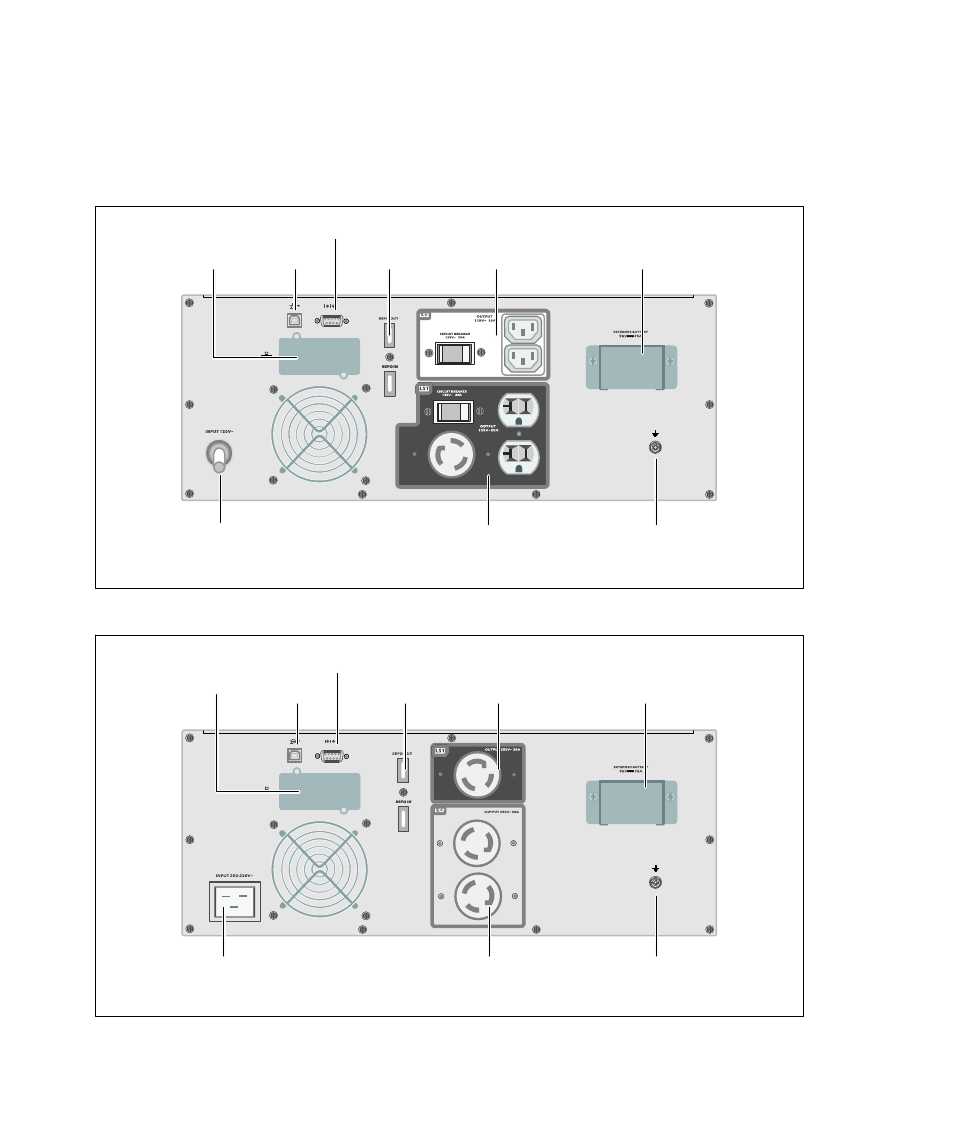

Идентификация задних панелей ИБП
В этом разделе показаны задние панели моделей
Он-лайн блок ИБП
Dell.
Коммуникационный отсек
блока бесперебойного
питания
Входной шнур
L5-30P, 2 метра
Порт USB
Одно гнездо L5-20 и
два гнезда 5-15/5-20
(Сегмент нагрузки 1)
Порты REPO
Порт RS-232
Болт
заземления
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Крышка разъема МВБ/
Скоба натяжения
Рис. 4. Задняя панель 2700 Вт, 120 В
Входной разъем
IEC-C20
Одно гнездо L6-20
(Сегмент нагрузки 1)
Два гнезда L6-30
(Сегмент нагрузки 2)
Коммуникационный отсек
блока бесперебойного
питания
Порт USB
Порты REPO
Порт RS-232
Болт
заземления
Крышка разъема МВБ/
Скоба натяжения
Рис. 5. Задняя панель 2700 Вт, 208 В
