Идентификация передней панели ибп – Инструкция по эксплуатации Dell UPS 2700R
Страница 16
Advertising
16
|
Установка
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Одно гнездо IEC 320-C19
и шесть гнезд IEC 320-C13
(Сегмент нагрузки 1)
Входной разъем
IEC-C20
Коммуникационный отсек
блока бесперебойного
питания
Порт USB
Порты REPO
Порт RS-232
Болт
заземления
Крышка разъема МВБ/
Скоба натяжения

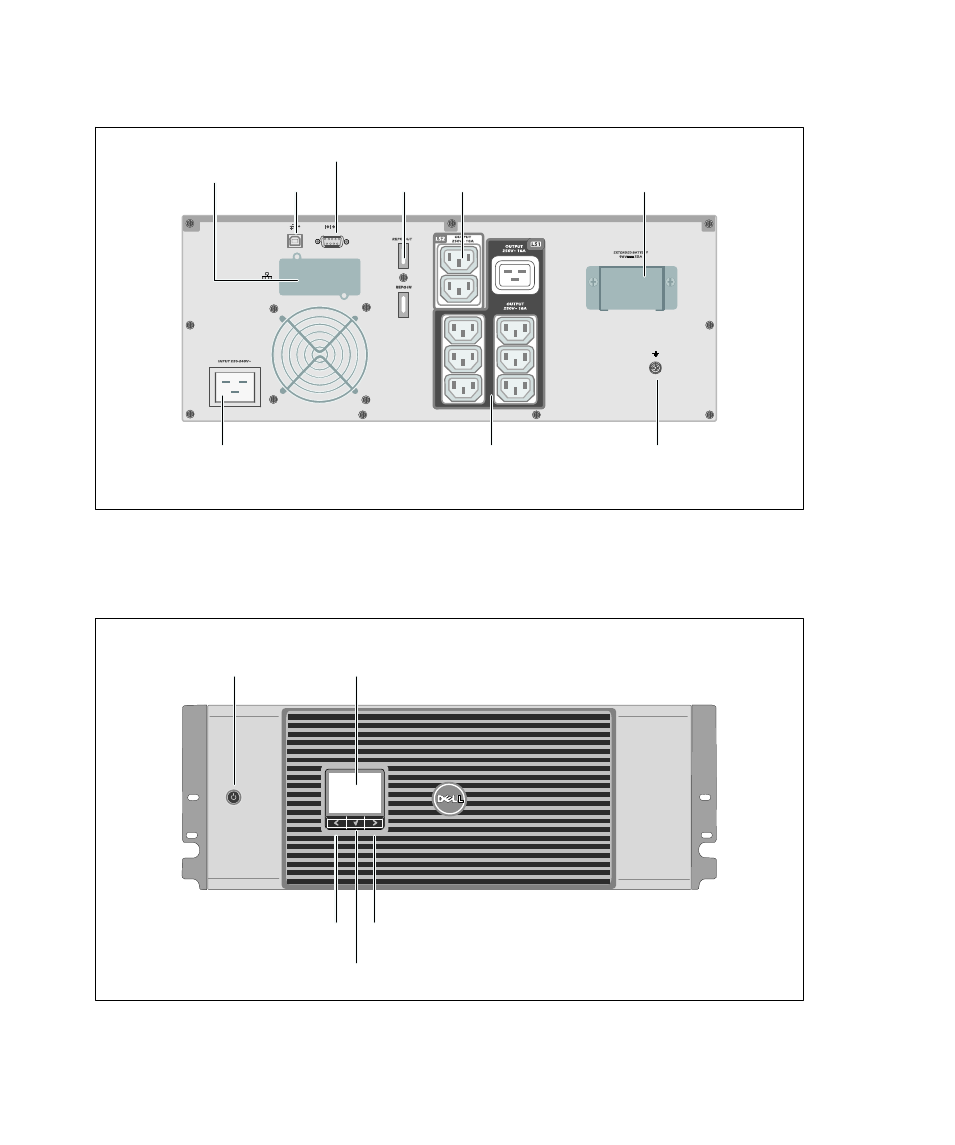

Рис. 6. Задняя панель 2700 Вт, 230 В
Идентификация передней панели ИБП
Кнопка
Вкл./Выкл.
Жидкокристаллическая
панель
Кнопка пролистывания
(вниз или вперед)
Кнопка выбора
Кнопка пролистывания
(вверх или назад)
Рис. 7. Передняя панель Он-лайн блок ИБП Dell
