20
Не подсоединен
21
Не подсоединен
22
Общий TMDS
23
TMDS, тактовая частота +
24
TMDS, тактовая частота -
20
TMDS RX5-
21
TMDS RX5+
22
Общий TMDS
23
TMDS, тактовая частота +
24
TMDS, тактовая частота -

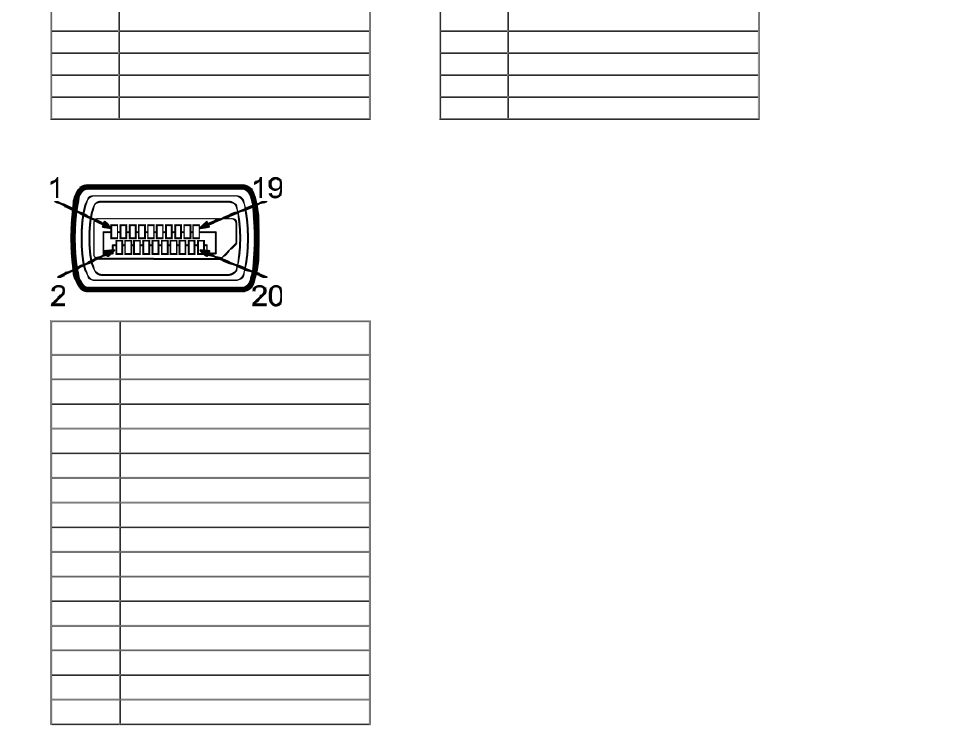

Разъем DisplayPort (входной DP и выходной DP)
Номер
контакта
Сторона сигнального кабеля с 20-ю
контактами
1
ML0(p)
2
ЗЕМЛЯ
3
ML0(n)
4
ML1(p)
5
ЗЕМЛЯ
6
ML1(n)
7
ML2(p)
8
ЗЕМЛЯ
9
ML2(n)
10
ML3(p)
11
ЗЕМЛЯ
12
ML3(n)
13
ЗЕМЛЯ
14
ЗЕМЛЯ
15
AUX(p)
