Вид снизу – Инструкция по эксплуатации Dell U2713H Monitor
Страница 10

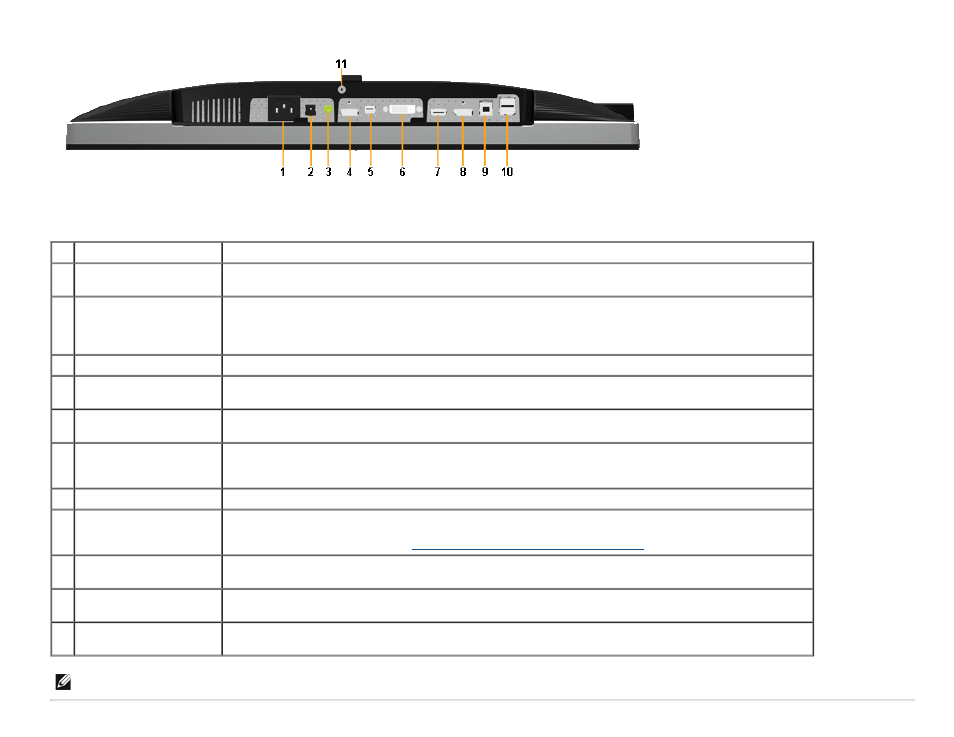

Вид снизу
Вид снизу без стойки монитора
№
Описание
Назначение
1
Гнездо для подключения
сетевого кабеля
Подключите кабель питания
2
Соединитель источника
постоянного тока с
устройством Dell
Soundbar
Подключите шнур источника питания (по желанию)
3
Выход аудио
Подключение мини-разъема стерео устройства Soundbar (поддержка двух выходных каналов).
4
Входной разъем
DisplayPort
Подключите к компьютеру DP-кабель
5
Входной разъем Mini
DisplayPort
Подключение компьютера с помощью кабеля “Mini DP-DP”
6
Разъем DVI
Подключите к компьютеру DVI-кабель. В модели U2713H используйте кабель DVI Dual-Link из
комплекта поставки (или другой сертифицированный кабель Dual-Link) только для такого
подключения.
7
Разъем HDMI
Подключите к компьютеру HDMI-кабель
8
Выходной разъем
DisplayPort (MST)
Выход DisplayPort для мониторов, совместимых с технологией MST (многопотоковая передача данных).
Монитор DP1.1 можно подключать только в качестве последнего монитора в цепочке MST. Включение
режима MST описано в разделе "
Подключение монитора в режиме DP MST
"
9
Восходящий порт USB
Подключите USB-кабель, поставляемый с монитором, к монитору и компьютеру.
После подключения кабеля можно использовать разъемы USB монитора
10 Нисходящие порты USB
Подключите USB-устройства. Данный разъем можно использовать только после подключения
USB-кабеля к компьютеру и к вышестоящему USB-разъему на мониторе
11 Стенд блокировка
функций
Служит для крепления подставки к монитору при помощи винта M3 x 6 мм (винт не входит в комплект
поставки)
ПРИМЕЧАНИЕ.
Подключение наушников к линейному выходу аудио не поддерживается.
