О мониторе |
17

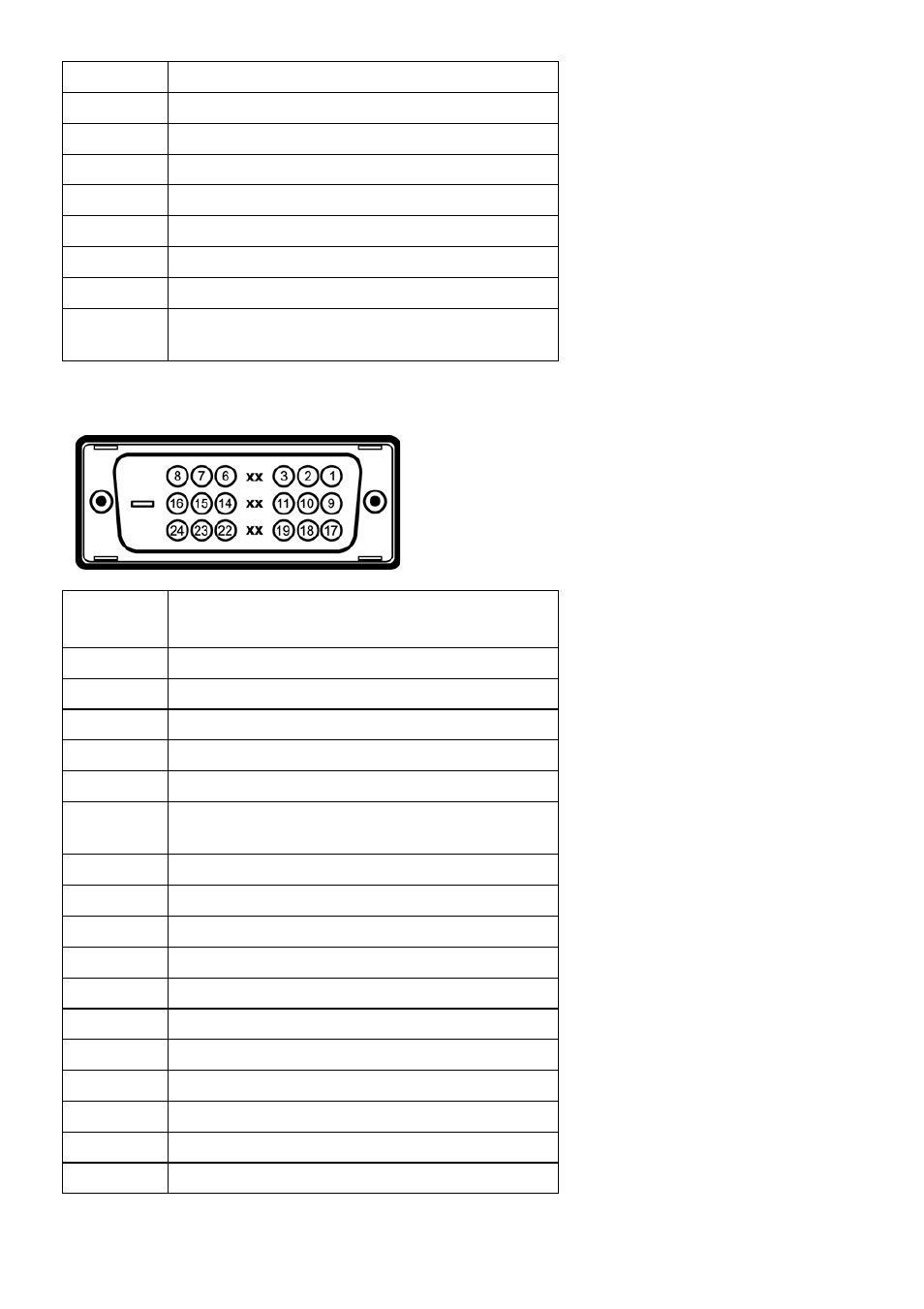

Разъем DVI
7
Общий - зеленый
8
Общий - синий
9
Компьютер 5 В/3,3 В
10
Общий - синхронизация
11
Общий
12
Данные цифрового преобразователя данных
13
Строчная синхронизация
14
Кадровая синхронизация
15
Тактовая частота цифрового
преобразователя данных
Номер
контакта
24-контактный разъем
подключенного сигнального кабеля
1
TMDS RX2-
2
TMDS RX2+
3
Общий TMDS
4
Не подсоединен
5
Не подсоединен
6
Тактовая частота цифрового
преобразователя данных
7
Данные цифрового преобразователя данных
8
Не подсоединен
9
TMDS RX1-
10
TMDS RX1+
11
Общий TMDS
12
Не подсоединен
13
Не подсоединен
14
Питание +5 В/+3,3 В
15
Самопроверка
16
Определение "горячего" подключения
17
TMDS RX0-
