18 | О мониторе

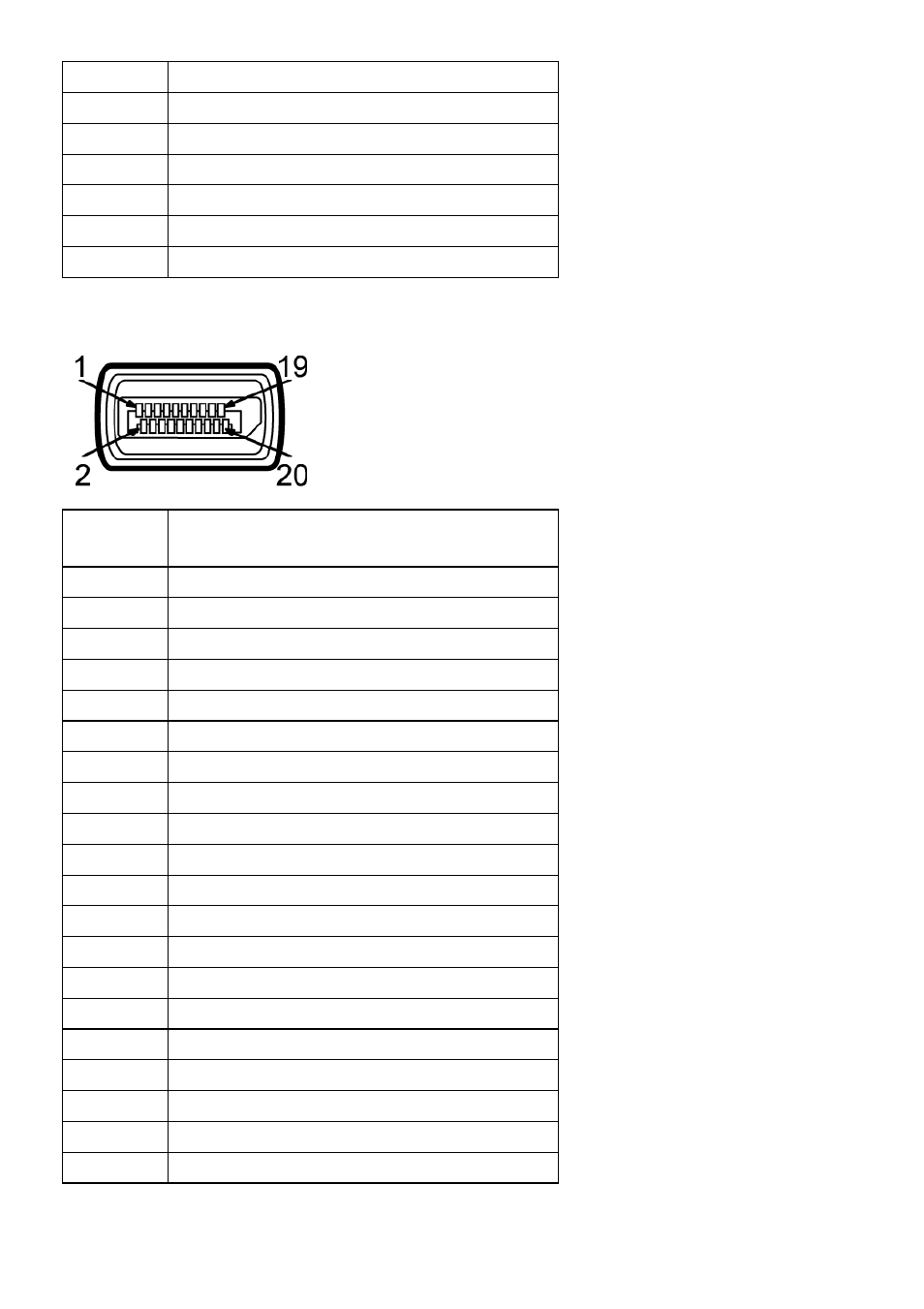

Разъем DisplayPort
18 TMDS RX0+
19 Общий TMDS
20 Не подсоединен
21 Не подсоединен
22 Общий TMDS
23 TMDS, тактовая частота +
24 TMDS, тактовая частота -
Номер
контакта
20-контактный разъем
подключенного сигнального кабеля
1 ML0(p)
2 Общий
3 ML0(n)
4 ML1(p)
5 Общий
6 ML1(n)
7 ML2(p)
8 Общий
9 ML2(n)
10 ML3(p)
11 Общий
12 ML3(n)
13 Общий
14 Общий
15 AUX(p)
16 Общий
17 AUX(n)
18 Общий
19 PWR Возврат
20 PWR
