Инструкция по эксплуатации Dell U3014 Monitor
Страница 17
Advertising

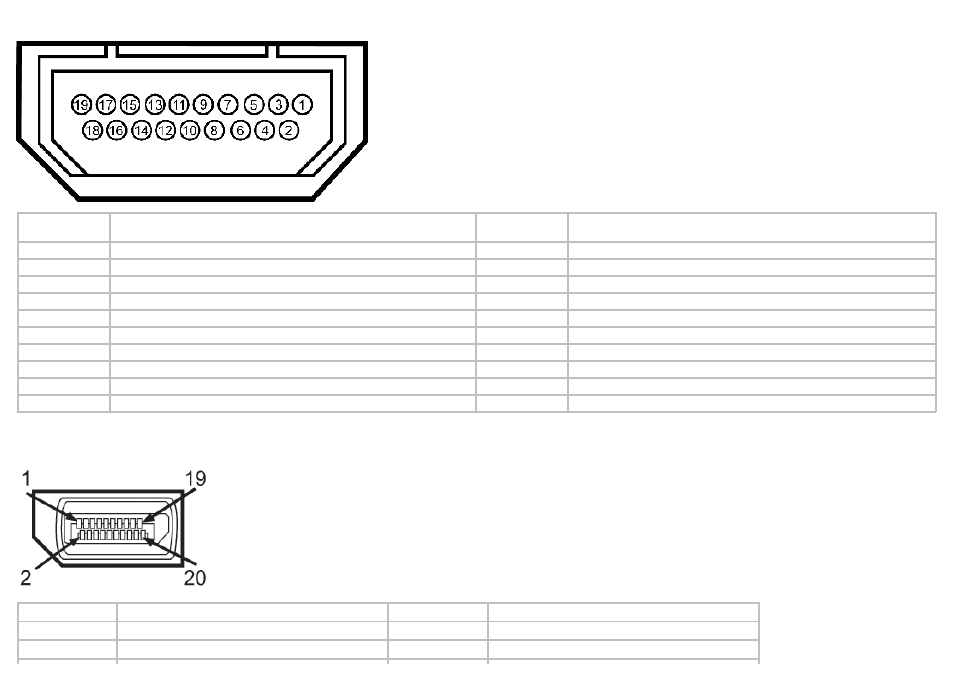

19-контактный разъем HDMI
Номер
контакта
19-контактный разъем со стороны монитора (кабель не
входит)
Номер
контакта
19-контактный разъем со стороны монитора (кабель не
входит)
1
TMDS ДАННЫЕ 2+
11
TMDS ТАКТОВЫЙ СИГНАЛ, ЭКРАН
2
TMDS ДАННЫЕ 2, ЭКРАН
12
TMDS ТАКТОВЫЙ СИГНАЛ-
3
TMDS ДАННЫЕ 2-
13
Плавающая запятая
4
TMDS ДАННЫЕ 1+
14
Плавающая запятая
5
TMDS ДАННЫЕ 1, ЭКРАН
15
DDC ТАКТОВЫЙ СИГНАЛ (SDA)
6
TMDS ДАННЫЕ 1-
16
DDC ДАННЫЕ (SDA)
7
TMDS ДАННЫЕ 0+
17
ЗЕМЛЯ
8
TMDS ДАННЫЕ 0, ЭКРАН
18
ПИТАНИЕ +5 В
9
TMDS ДАННЫЕ 0-
19
ОБНАРУЖЕНИЕ "ГОРЯЧЕГО" ПОДКЛЮЧЕНИЯ
10
TMDS ТАКТОВЫЙ СИГНАЛ
Разъем DisplayPort (входной DP и выходной DP)
Номер контакта 20-контактный разъем со стороны монитора Номер контакта 20-контактный разъем со стороны монитора
1
ML0(p)
11
ЗЕМЛЯ
2
ЗЕМЛЯ
12
ML3(n)
