Вид снизу – Инструкция по эксплуатации Dell U3014 Monitor
Страница 11

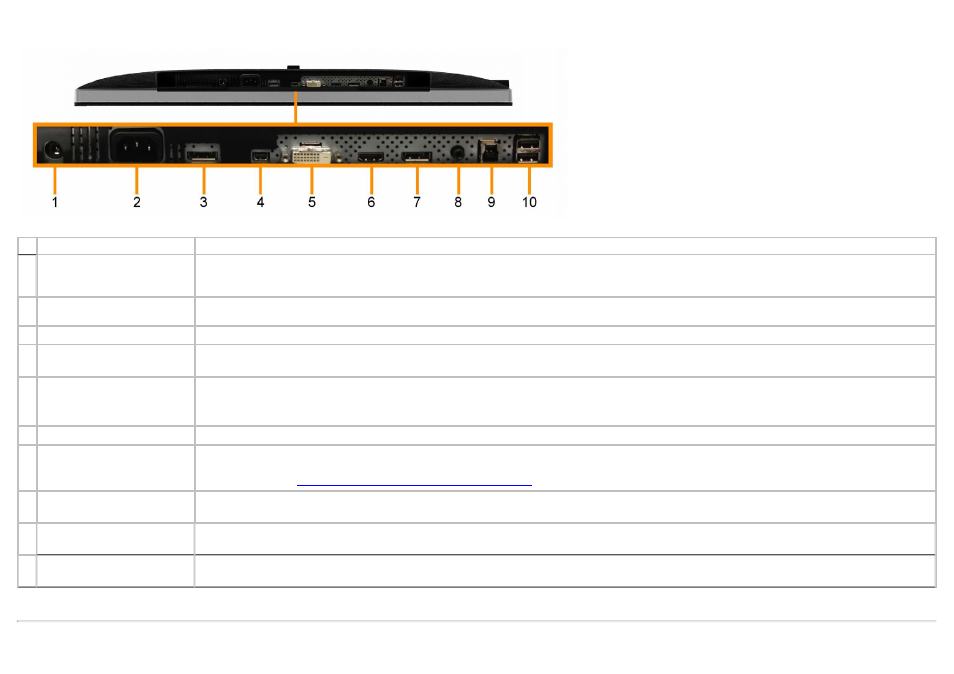

Вид снизу
Вид снизу
№
Описание
Назначение
1 Соединитель источника
постоянного тока с
устройством Dell Soundbar
Подключите шнур источника питания (по желанию).
2 Гнездо для подключения
сетевого кабеля
Подключите кабель питания.
3 Входной разъем DisplayPort
Подключите к компьютеру DP.
4 Входной разъем Mini
DisplayPort
Подключите к компьютеру Mini DisplayPort.
5 Разъем DVI
Подключение DVI-кабеля (двухканального) от компьютера.
Используйте для подключения только двухканальный кабель DVI, входящий в комплект поставки или другой
сертифицированный двухканальный кабель DVI.
6 Разъем HDMI
Подключите к компьютеру HDMI.
7 Выходной разъем DisplayPort
(MST)
Выход DisplayPort для подключения монитора с поддержкой режима многопотоковой передачи (MST). Монитор, соответствующий
спецификации DP 1.1, можно подключать только в качестве последнего монитора в цепочке MST. Инструкции по включению режима
MST см. в разделе
«Подключение монитора в режиме DP MST»
8 Аудио разъемы
Для выхода аудиоканала HDMI 1.4 или DisplayPort 1.2.
Подключите аудиовыход к черному разъему. Используйте этот разъем для подключения 2.0-канальных источников звука.*
9 Восходящий порт USB
Подключите USB-устройство. Данный разъем можно использовать только после подключения кабеля USB к компьютеру и разъему
восходящего порта USB на мониторе.
10 Нисходящие порты USB
Подключите USB-устройства. Данный разъем можно использовать только после подключения USB-кабеля к компьютеру и к
вышестоящему USB-разъему на мониторе.
* К разъему линейного аудиовыхода не допускается подключение наушников.
