ПРИМЕЧАНИЕ.
Данный монитор соответствует стандарту пониженного энергопотребления приборов ENERGY STAR
®
.
* Полное отсутствие энергопотребления в выключенном режиме достигается только отключением сетевого кабеля.
** Максимальная потребляемая мощность измеряется в состояние максимальной яркости, Dell Soundbar и USB активный.
Коммутация контактов

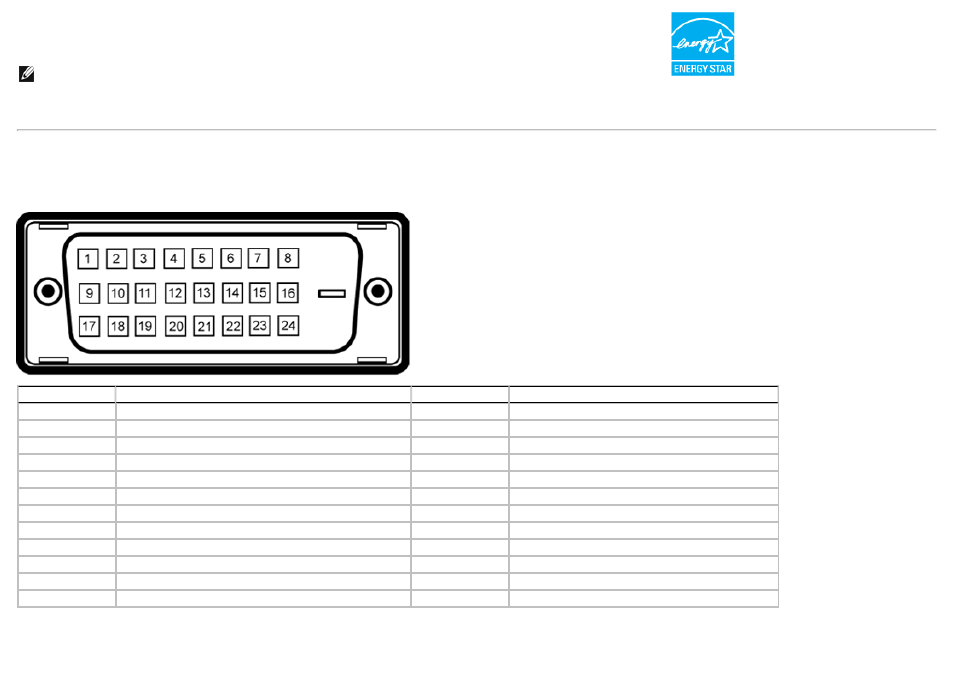

Разъем DVI
Номер контакта 24-контактный разъем со стороны монитора
Номер контакта 24-контактный разъем со стороны монитора
1
TMDS RX2-
13
Не подсоединен
2
TMDS RX2+
14
Питание +5 В/+3,3 В
3
Общий TMDS
15
Самопроверка
4
Не подсоединен
16
Определение "горячего" подключения
5
Не подсоединен
17
TMDS RX0-
6
Тактовая частота цифрового преобразователя данных 18
TMDS RX0+
7
Данные цифрового преобразователя данных
19
Общий TMDS
8
Не подсоединен
20
Не подсоединен
9
TMDS RX1-
21
Не подсоединен
10
TMDS RX1+
22
Общий TMDS
11
Общий TMDS
23
TMDS, тактовая частота +
12
Не подсоединен
24
TMDS, тактовая частота -
