16
RUS
СОЕДИНЕНИЯ
17

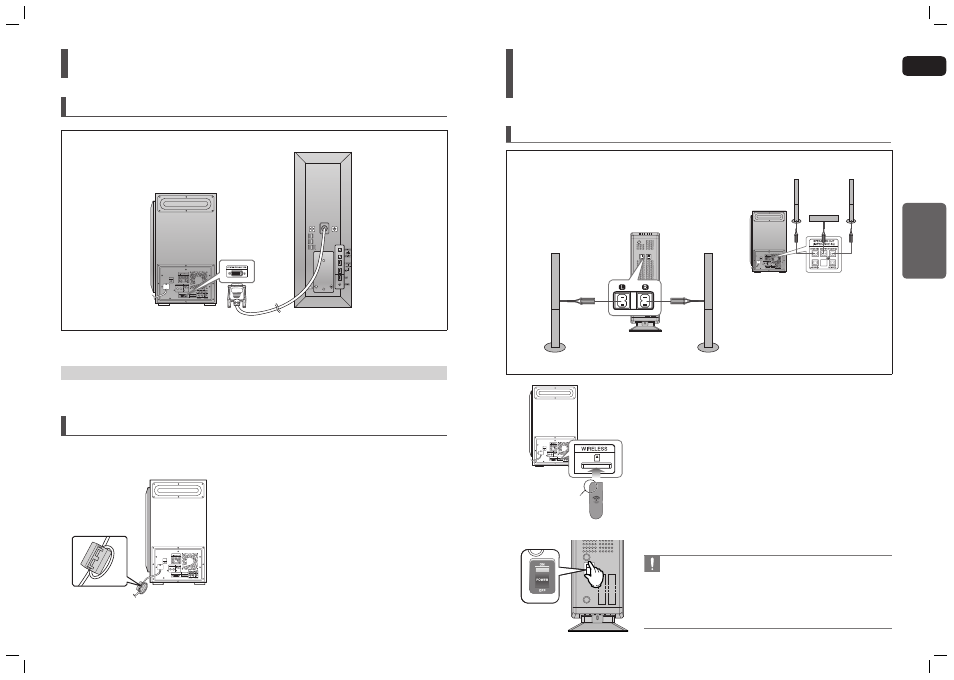

Подключение беспроводного приемного
модуля/усилителя (приобретается отдельно)
Чтобы иметь возможность подключения тыловых громкоговорителей без проводов, приобретите у
вашего дилера компании Samsung модуль беспроводного приема и TX-карту.
После приобретения беспроводного приемного модуля (SWA-3000)
ASC IN
RADIO ANT. KARAOKE MIC MIC 1 MIC 2 SYSTEM CONNECTOR COMPONENT OUT
AUX IN VIDEO OUT WIRELESS
FRONT R CENTER FRONT L
REAR L REAR R
L R
SPEAKERS OUT
ASC IN
RADIO ANT. KARAOKE MIC MIC 1 MIC 2
SYSTEM CONNECTOR COMPONENT OUT
AUX IN VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L REAR R
L R
SPEAKERS OUT
Подсоедините фронтальные громкоговорители и
центральный громкоговоритель к сабвуферу, как
описано на стр. 15-16.
Выключите сабвуфер и вставьте в карту TX в
предназначенное для нее гнездо (WIRELESS) на
задней панели сабвуфера.
Держа карту TX таким образом, чтобы сторона со скосом была
направлена влево, вставьте ее в гнездо.
С помощью карты TX обеспечивается беспроводная связь между
сабвуфером и беспроводным модулем с усилителем.
Подсоедините левый и правый тыловые
громкоговорители к беспроводному модулю.
Вставьте сетевой шнур беспроводного модуля в
сетевую розетку и включите питание модуля.
Используйте для беспроводного доступа только
предназначенную для данного изделия карту TX. Иначе вы
можете повредить изделие, или у вас будут трудности с
извлечением карты.
Не вставляйте карту TX в неправильном положении.
Когда вставлена карта TX, звуковой сигнал не будет
подаваться на выходные гнезда тыловых громкоговорителей
сабвуфера. •
•
•
1
2
„
„
3
4
Фронтальный
громкоговоритель (Пр)
Тыловой
громкоговоритель (Пр)
Задняя панель
сабвуфера
Центральный
громкоговоритель
Фронтальный
громкоговоритель (Л)
Тыловой громкоговоритель (Л)
БЕСПРОВОДНОЙ ПРИЕМНЫЙ МОДУЛЬ
Сторона со скосом
направлена влево
Карту TX
Соединение основного блока и сабвуфера
ASC IN
RADIO ANT. KARAOKE MIC MIC 1 MIC 2
SYSTEM CONNECTOR
COMPONENT OUT
AUX IN VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L REAR R
L R
SPEAKERS OUT
Соедините системный кабель основного блока с системным разъемом сабвуфера.
Функции сабвуфера
Сабвуфер : встроенный усилитель сабвуфера выходной мощностью 165 Вт обеспечивает получение
глубоких басов.
Установка тороидального ферритового сердечника на сетевом шнуре сабвуфера
Закрепите тороидальный ферритовый сердечник на сетевом шнуре сабвуфера, чтобы исключить
интерференционные ВЧ-помехи от радиосигнала.
Нажмите фиксатор тороидального ферритового
сердечника, чтобы открыть его.
Сделайте петлю на сетевом шнуре сабвуфера.
Поместите петлю сетевого шнура сабвуфера
в тороидальный ферритовый сердечник, как
показано на рисунке, и защелкните сердечник.
1
2
3
Задняя панель сабвуфера Задняя панель основного блока
ASC IN
RADIO ANT. KARAOKE MIC MIC 1 MIC 2
SYSTEM CONNECTOR COMPONENT OUT
AUX IN VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L REAR R
L R
SPEAKERS OUT
Подсоединение громкоговорителей акустической системы
(продолжение)
