12
RUS
СОЕДИНЕНИЯ
13

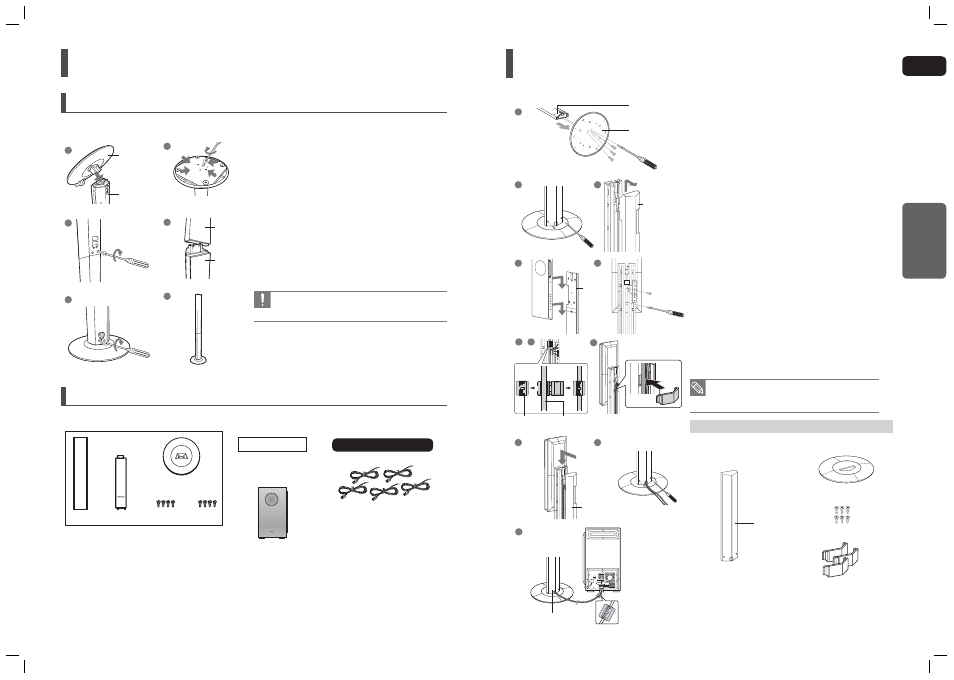

Установка громкоговорителей
Как установить громкоговоритель на стойку
1
СТОЙКА
ОСНОВАНИЕ
СТОЙКИ
2
Поверните стойку сверху вниз и установите
ее на основание.
Заверните 4 шурупа внизу основания
стойки.
Установите стойку на пол и заверните 2
шурупа сзади.
Установите громкоговоритель на стойку.
Заверните 2 шурупа на задней стенке
громкоговорителя.
Громкоговоритель успешно собран.
Устанавливайте громкоговорители на ровной
и устойчивой поверхности. Иначе они могут
легко опрокинуться. •
1
2
3
4
5
6
3 4
ГРОМКОГОВОРИТЕЛЬ
СТОЙКА
5 6
Комплектация громкоговорителей
Проверьте наличие в комплекте следующих компонентов.
ГРОМКОГОВОРИТЕЛЬ СТОЙКА ШУРУПЫ ШУРУПЫ
ОСНОВАНИЕ СТОЙКИ
Принадлежности для громкоговорителей
центральный
громкоговоритель
Фронтальный/тыловой громкоговорители (4 шт.)
* Фронтальные и тыловые громкоговорители
упакованы по отдельности, как показано на
схеме.
Cабвуфер Соединительные кабели
громкоговорителей (5 шт.)
Установка DVD-проигрывателя
3
5 4
10 9
1
2
8 7 6
Установите стойку на основание и
закрутите 4 шурупа внизу основания
стойки.
Открутите 2 шурупа внизу на задней стенке.
Снимите заднюю крышку, приподняв ее.
Закрепите основной блок, вставив 4 задних
выступа блока в отверстия на стойке.
Закрутите 2 шурупа в средней части стойки.
Раскройте тороидальный ферритовый
сердечник, потянув его вверх и разместите
его в верхней части системного кабеля.
Защелкните сердечник, нажав на него с
силой вниз.
Пропустите кабель в крепежное отверстие
на стойке.
Вставьте фиксатор кабеля в отверстие на
стойке, чтобы закрепить кабель.
Пропустите кабель в нижнее отверстие
задней крышки и закройте крышку.
Закрутите 2 шурупа внизу на задней
крышке.
Раскройте тороидальный ферритовый
сердечник, потянув его вверх и
разместите его в верхней части
системного кабеля. Защелкните
сердечник, нажав на него с силой вниз.
Тороидальный ферритовый сердечник
предназначен для ослабления
электромагнитного излучения, которое может
стать причиной интерференционных помех.
•
Проверьте наличие в комплекте следующих
компонентов.
Комплектация стойки
ЗАДНЯЯ КРЫШКА
СТОЙКА
ОСНОВАНИЕ СТОЙКИ
Шурупы (6 шт.)
Держатели кабеля (3 шт.)
1
2
3
4
5
6
7
8
9
10
11
СТОЙКА
ЗАДНЯЯ КРЫШКА
ЗАДНЯЯ
КРЫШКА
СТОЙКА
ОСНОВАНИЕ
СТОЙКИ
Тороидальный
ферритовый
сердечник
ASC IN
RADIO ANT. KARAOKE MIC MIC 1 MIC 2 SYSTEM CONNECTOR COMPONENT OUT
AUX IN VIDEO OUT WIRELESS
FRONT R CENTER FRONT L
REAR L REAR R
L R
SPEAKERS OUT
Системный кабель
– основной блок
сабвуфер
11
Системный кабель
– основной блок
