22
RUS
СОЕДИНЕНИЯ
23

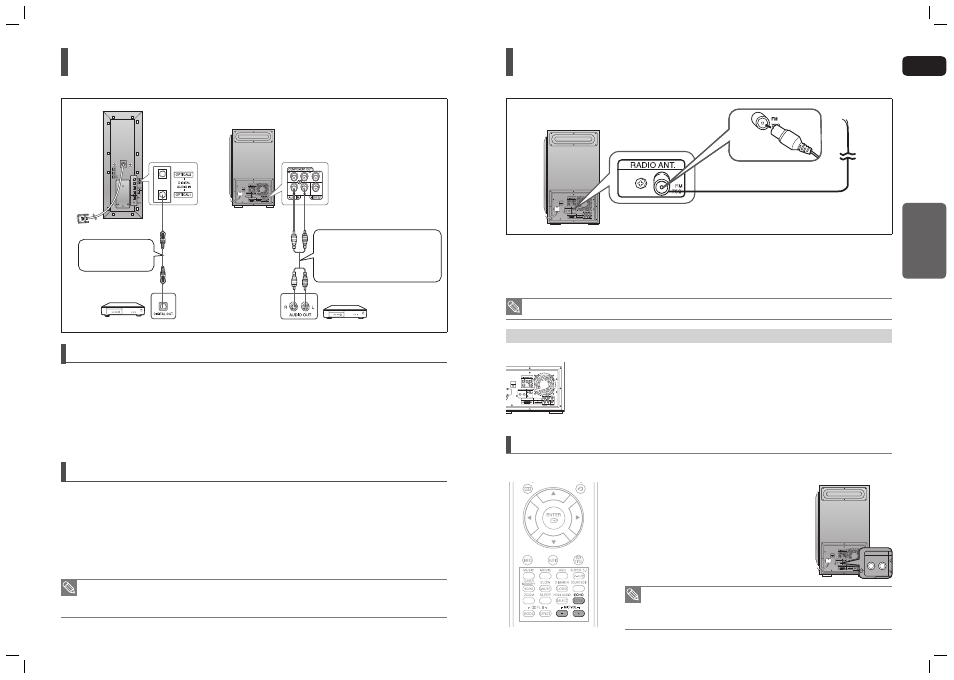

Подключение внешних источников звукового сигнала
ASC IN
RADIO ANT.
KARAOKE MIC
MIC 1
MIC 2
SYSTEM CONNECTOR
COMPONENT OUT
AUX IN
VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L
REAR R
L
R
SPEAKERS OUT
Подключение внешнего цифрового устройства
Таким устройством может быть, например, цифровой спутниковый/кабельный ресивер.
Соедините кабелем цифровой оптовход (OPTICAL 1 или 2) домашнего кинотеатра с
выходным гнездом цифрового сигнала внешнего цифрового устройства.
Нажимая кнопку AUX на пульте ДУ, выберите вход <D.IN1> <D.IN2>.
Для этого можно также воспользоваться кнопкой FUNCTION (Функции) основного блока.
Режимы переключаются в следующей последовательности: <DVD> <USB> <HDMI> <D.IN 1>
<D.IN 2> <AUX> <FM>.
Подключение внешнего аналогового устройства
Соедините кабелем звуковой вход AUX (Audio) In сабвуфера с выходным гнездом
звукового сигнала Audio Out внешнего аналогового устройства.
Цвета штекера и гнезда должны быть одинаковыми.
Нажимая кнопку AUX на пульте ДУ, выберите вход <AUX>.
Для этого можно также воспользоваться кнопкой FUNCTION (Функции) основного блока.
Режимы переключаются в следующей последовательности : <DVD> <USB> <HDMI> <D.IN 1>
<D.IN 2> <AUX> <FM>.
тобы прослушивать на домашнем кинотеатре звуковой сигнал от телевизора в формате 5.1, нажмите
кнопку Dolby Pro Logic II или SUPER 5.1.
Вы можете соединить с помощью кабелей видеовыход видеомагнитофона с телевизором, а
аудиовыход видеомагнитофона – с данным изделием.
•
•
1
2
1
2
Оптокабель
(приобретается отдельно)
Аудиокабель (приобретается отдельно)
Если на внешнем устройстве
имеется только одно гнездо
Audio Out, подсоедините к нему
штекер левого или правого
канала.
ASC IN
RADIO ANT.
KARAOKE MIC
MIC 1
MIC 2
SYSTEM CONNECTOR
COMPONENT OUT
AUX IN
VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L
REAR R
L
R
SPEAKERS OUT
Подсоедините FM-антенну из комплекта поставки к коаксиальному гнезду FM 75Ω.
Медленно перемещайте провод антенны, до тех пор пока не найдете положение, в
котором прием сигнала будет оптимальным, после чего закрепите антенну в этом
положении на стене и или другой твердой поверхности.
Данное изделие не принимает радиостанции AM-диапазона.
•
Вентилятор охлаждения
Вентилятор используется для подачи охлаждающего воздуха внутрь сабвуфера во избежание его перегрева.
Во избежание несчастных случаев соблюдайте следующие меры
безопасности.
Изделие должно хорошо вентилироваться. В случае плохой вентиляции может сильно
повыситься температура внутри изделия, что может его повредить.
Не закрывайте ничем вентилятор охлаждения или вентиляционные отверстия. (Если
вентилятор охлаждения или вентиляционные отверстия закрыть газетой или одеждой,
изделие может перегреться, в результате чего может произойти возгорание).
Подключение микрофона
Создайте караоке бар у себя дома. Смотрите видеоклипы со словами песен на ТВ-экране и пойте
под аккомпанемент любимых мелодий.
1
Подсоедините микрофон к гнезду MIC.
Можно подключить 2 микрофона
одновременно.
2
С помощью кнопок MIC VOL
(Громкость микрофона) отрегулируйте
чувствительность микрофона.
3
Нажмите кнопку ECHO (Эхо), чтобы
отрегулируйте уровень эхо-сигнала микрофона.
Если при работе с караоке в громкоговорителях слышны
странные звуки (свист или вой), отведите микрофон в сторону
от громкоговорителей. В этом случае также может помочь
уменьшение громкости микрофона или громкоговорителей.
Микрофон не работает, когда выбранна опция: звук HDMI: вкл.
1
2
•
•
FM-антенна (из комплекта поставки)
Подключение FM-антенны
ASC IN
RADIO ANT.
KARAOKE MIC
MIC 1
MIC 2
SYSTEM CONNECTOR
COMPONENT OUT
AUX IN
VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L
REAR R
L
R
SPEAKERS OUT
ASC IN
RADIO ANT.
KARAOKE MIC
MIC 1
MIC 2
SYSTEM CONNECTOR
COMPONENT OUT
AUX IN
VIDEO OUT
WIRELESS
FRONT R CENTER FRONT L
REAR L
REAR R
L
R
SPEAKERS OUT
RA
KARAOKE MIC
MIC 1
MIC 2
SYSTEM CO
