Установка |
ВНИМАНИЕ: Для гарантированного отключения питания нагрузки при срабатывании
REPO при любом режиме работы ИБП необходимо также одновременно производить
отключение входного питания ИБП.
ПРИМЕЧАНИЕ: Для Европы требования к аварийному выключателю указаны в документе
HD-384-48 S1 «Электрическое оборудование зданий, часть 4: Защита в целях безопасности,
раздел 46: Изоляция и выключатели».
Соединения REPO
Функция провода Номинальное сечение клеммного
провода
Рекомендуемое сечение провода
REPO L1
4–0,32 мм 2 (12–22 AWG) 0,82 мм 2 (18 AWG)
L2
ПРИМЕЧАНИЕ: Для продолжения работы ИБП эти контакты должны быть разомкнуты.
Если ИБП выключается по причине замыкания контактных штырьков дистанционного
аварийного выключателя питания (REPO), перезапустите ИБП, снова разомкнув контактные
штырьки REPO и включив ИБП вручную. Максимальное сопротивление в закороченном
контуре составляет 10 Ом.
ПРИМЕЧАНИЕ: Всегда испытывайте функцию REPO перед подключением критической
нагрузки во избежание случайного отключения нагрузки.
Если установлена
перемычка, удалите ее

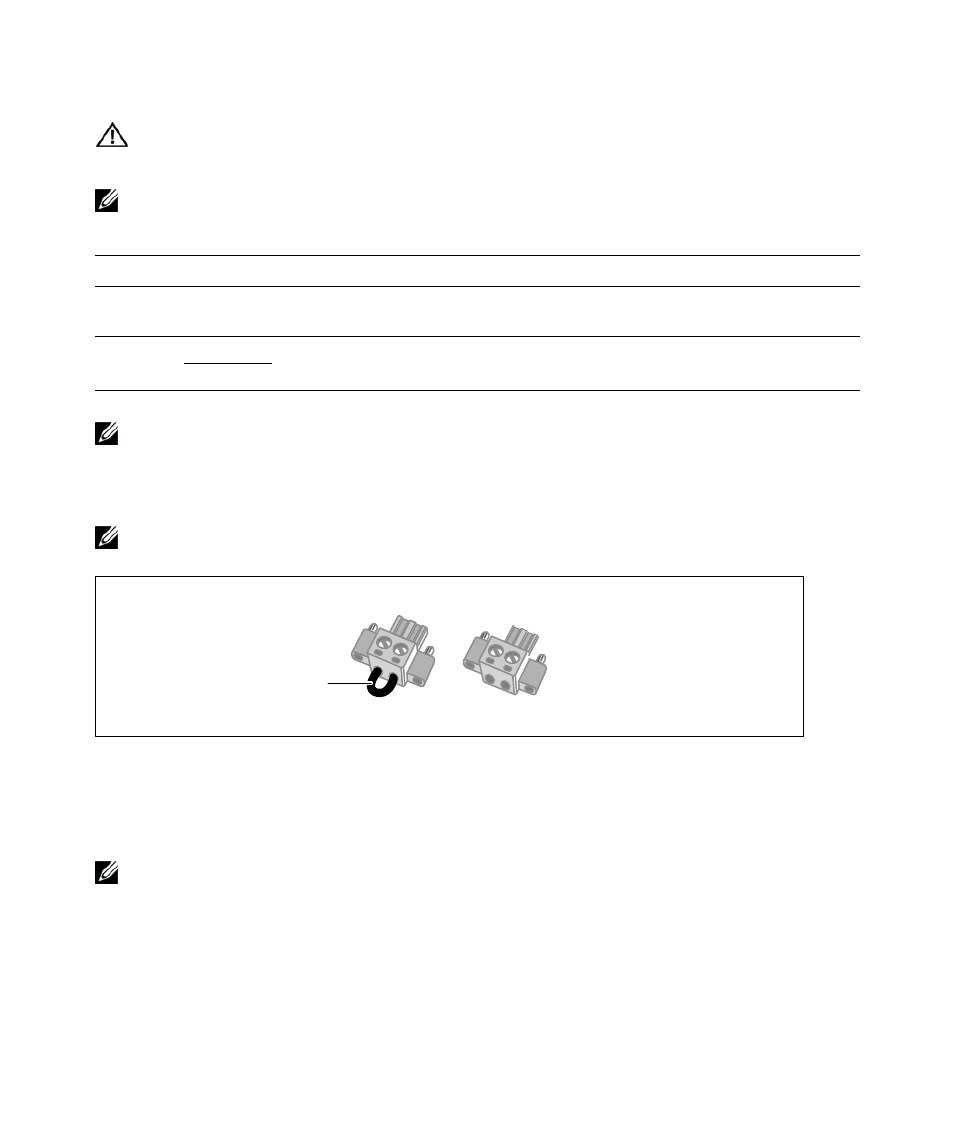

Рис. 29. Разъем REPO
Чтобы установить переключатель REPO:
1 Убедитесь в том, что ИБП выключен и отсоединен от сети.
2 Достаньте разъем REPO из комплекта принадлежностей.
ПРИМЕЧАНИЕ: Убедитесь, что в разъеме REPO нет перемычки. Если перемычка
установлена, удалите ее, прежде чем подключать разъем к порту REPO.
3 Подключите разъем REPO к порту REPO с маркировкой IN (ВХОД) на задней панели ИБП.
4 Дополнительно. Если вы организуете гирляндную цепь из функции REPO с другим
ИБП, вы сможете отключать всю систему при помощи одного выключателя.
Подключите второй разъем REPO к порту REPO с маркировкой OUT (ВЫХОД).
