16 |
Установка
Коммуникационный отсек
блока бесперебойного
питания
Входной разъем
IEC-C20
Порт USB
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
Порты REPO
Порт RS-232
Болт
заземления
Шесть гнезд 5-15/5-20 и
два гнезда IEC 320-C19
(Сегмент нагрузки 1)
МВБ Крышка
разъема/Скоба
натяжения

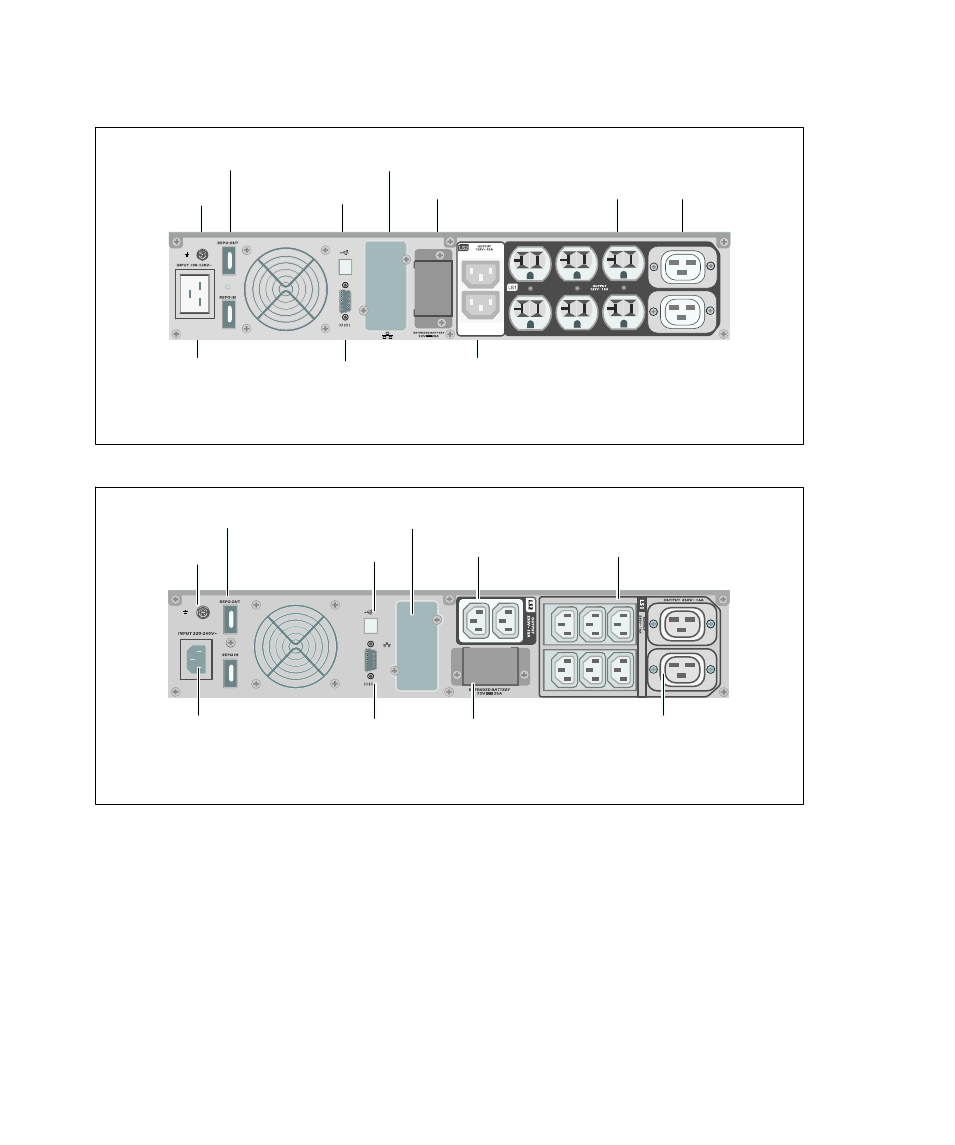

Рис. 6. Задняя панель 1920 Вт / 120 В, 1500 Вт / 100 В
Коммуникационный отсек
блока бесперебойного
питания
Входной разъем
IEC-C14
Порт USB
два гнезда IEC 320-C19
(Сегмент нагрузки 2)
Порты REPO
Порт RS-232
Болт
заземления
МВБ Крышка
разъема/Скоба
натяжения
Шесть гнезд IEC
320-C13
(Сегмент нагрузки 2)
Два гнезда
IEC 320-C13
(Сегмент
нагрузки 1)
Рис. 7. Задняя панель 1920 Вт, 230 В
