Установка
Порты REPO
Входной разъем
IEC-C20
Болт
заземления
Порт USB
Порт RS-232
Коммуникационный
отсек блока
бесперебойного
питания
Два гнезда IEC 320-C13
(Сегмент нагрузки 2)
МВБ Крышка
разъема/Скоба
натяжения
Шесть гнезд IEC 320-C13 и
два гнезда IEC 320-C19
(Сегмент нагрузки 1)

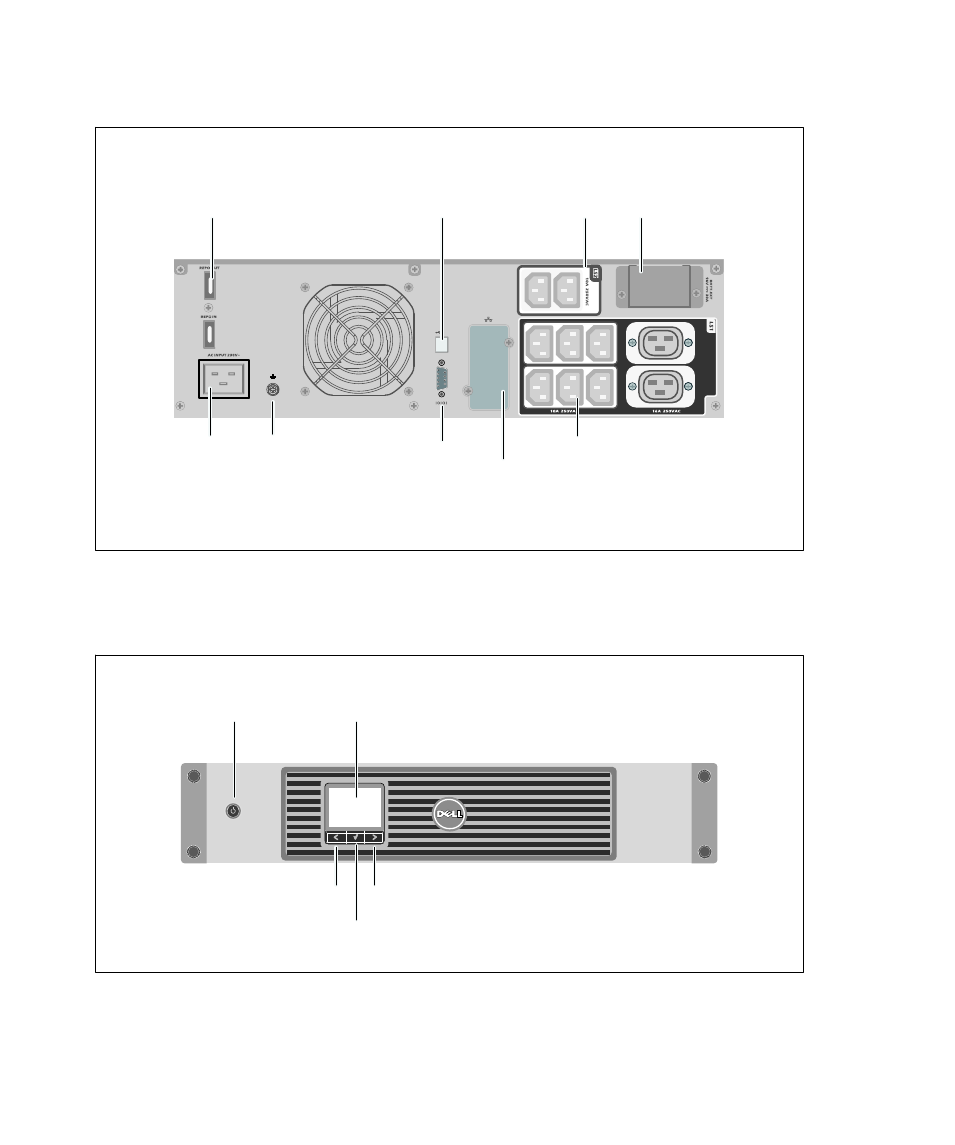

Рис. 10. Задняя панель 2700 Вт, 230 В
Идентификация передней панели ИБП
Кнопка
Вкл./Выкл.
Жидкокристаллическая
панель
Кнопка пролистывания (вниз или вперед)
Кнопка выбора
Кнопка пролистывания
(вверх или назад)
Рис. 11. Передняя панель ИБП Линейно-интерактивный блок Dell
