Плата кнопки питания
Установка платы кнопки питания
1
Выполните инструкции, описанные в разделе «Перед началом работы»
на стр. 11.
2
Совместите отверстие для винта на плате кнопки питания с отверстием
для винта на корпусе.
3
Ввинтите винт, которым плата кнопки питания крепится к корпусу.
4
Присоедините кнопку питания и кабель индикатора работы жесткого
диска к разъемам на плате кнопки питания, на плате AV и на
системной плате.
5
Установите на место экран системной платы. См. раздел «Установка
экрана системной платы» на стр. 54.
6
Установите на место заднюю крышку панели ввода-вывода. См. раздел
«
Установка крышки панели ввода-вывода» на стр. 40.
7
Установите на место боковую крышку панели ввода-вывода. См. раздел
«
Установка боковой крышки панели ввода-вывода» на стр. 41.
8
Установите на место заднюю стойку в сборе. См. раздел «Установка
задней стойки в сборе» на стр. 36.

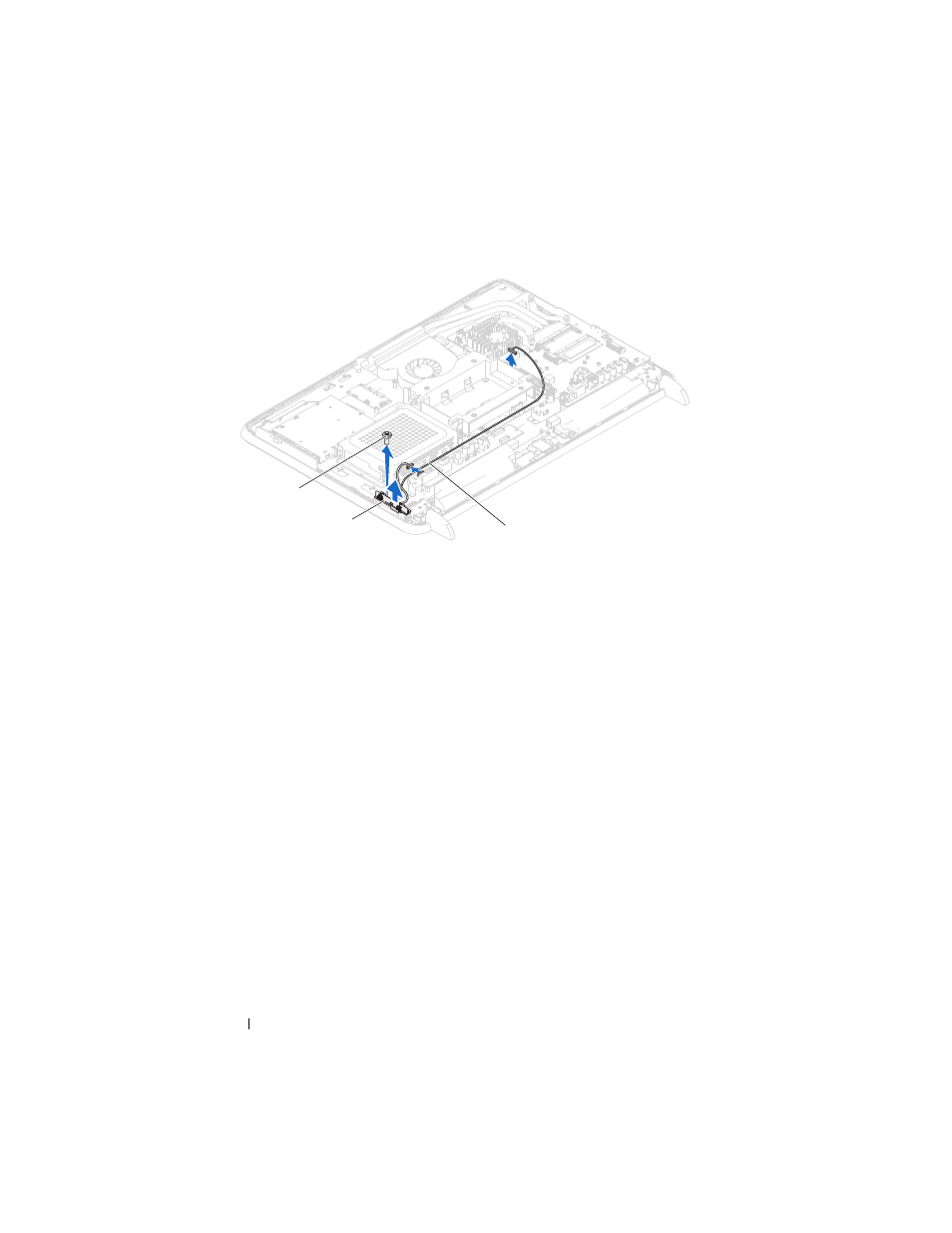

1 винт 2 плата кнопки питания
3 кабель кнопки питания и индикатора работы жесткого диска
1
2
3
