Дисплей
111
14
Удалите среднюю раму. См. раздел «Удаление средней рамы» на стр. 71.
15
Вывинтите пять винтов, которые крепят дисплей к корпусу.
16

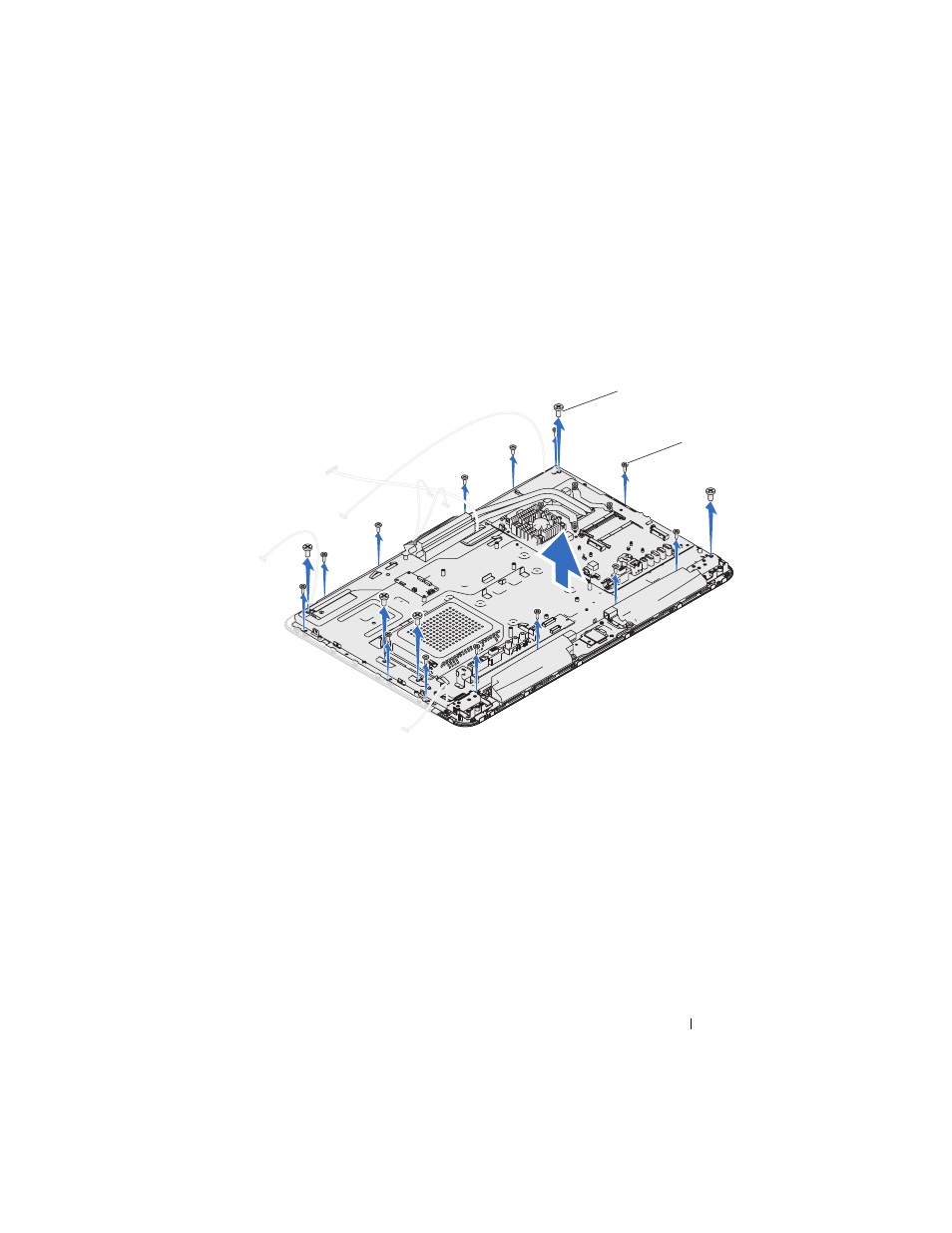

Вывинтите 13 винтов, которые крепят лицевую панель дисплея к
корпусу.
17
Кончиками пальцев осторожно приподнимите внутренний край
дисплея в сборе.
18
Приподнимите и отсоедините корпус от дисплея.
19
Извлеките кабели камеры, кабели платы управления сенсорным
экраном, кабель подсветки и кабель LVDS через гнезда корпуса.
1
винты (5 шт.)
2
винты (13 шт.)
1
2
